Austauschen des iPhone 8 LCD-Kits

Bevor Sie beginnen, entladen Sie Ihr iPhone auf unter 25 %. Es besteht Brand- oder Explosionsgefahr, wenn Sie den geladenen Akku zerbrechen.

Schalten Sie Ihr iPhone aus.

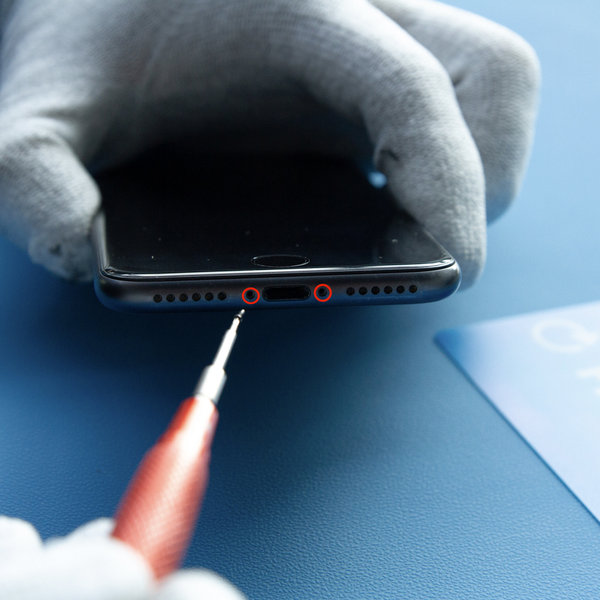

• Lösen Sie die beiden 3,5-mm-Pentalobe-Schrauben an der Unterseite Ihres iPhone.

Lösen Sie die beiden 3,5-mm-Pentalobe-Schrauben an der Unterseite Ihres iPhone.

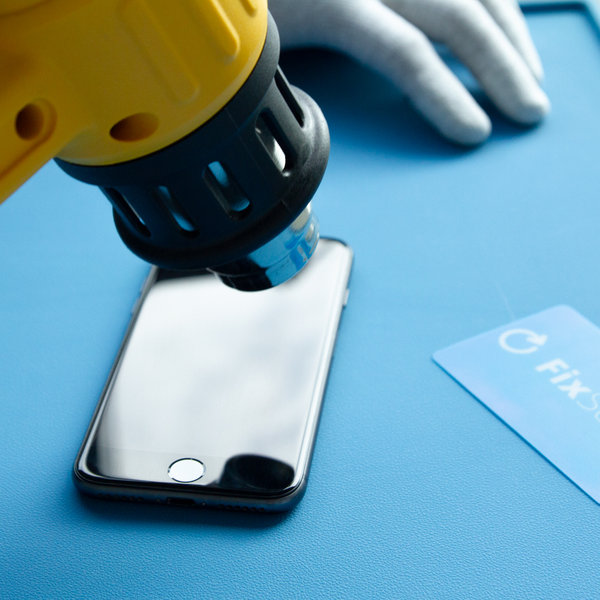

Lassen Sie einen kleinen Abstand zwischen dem Display und der hinteren Abdeckung. Führen Sie das Plektrum in den Spalt ein.

Der wasserfeste Klebstoff, der das Display an Ort und Stelle hält, ist sehr stark, und die Schaffung dieser Lücke erfordert einen erheblichen Kraftaufwand.

Bewegen Sie das Display gegebenenfalls nach oben und unten, um es zu lockern und genügend Platz für den Spudger zu schaffen. Bewegen Sie den Stift in der Lücke entlang der Unterkante des iPhone vorsichtig nach links und kippen Sie den Stift leicht, um die Lücke allmählich zu vergrößern.

Streichen Sie auf der linken Seite des iPhone von unten nach oben in Richtung der Lautstärketasten.

Gehen Sie nicht bis zum oberen Rand des Bildschirms, Sie könnten die Kunststoffklammern, die den Bildschirm halten, beschädigen.

Heben Sie das Display an und öffnen Sie das iPhone.

• Heben Sie das Display nicht mehr als 15° an, da dieses Teil noch durch dünne Flachkabel mit der Abdeckung verbunden ist, die beschädigt werden könnten.

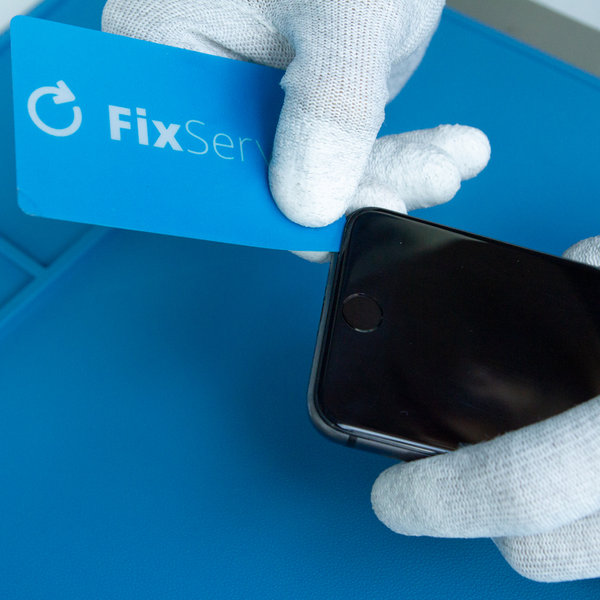

• Führen Sie ein Plektrum in den Spalt auf der Oberseite des Geräts ein und stören Sie damit die verbleibende Klebeschicht.

 Achten Sie darauf, dass Sie die Kunststoffklammern am Rand des Telefons nicht beschädigen.

• Ziehen Sie das geöffnete Display vorsichtig nach unten, um es aus den Kunststoffklammern an der Oberseite des Geräts herauszuschieben.

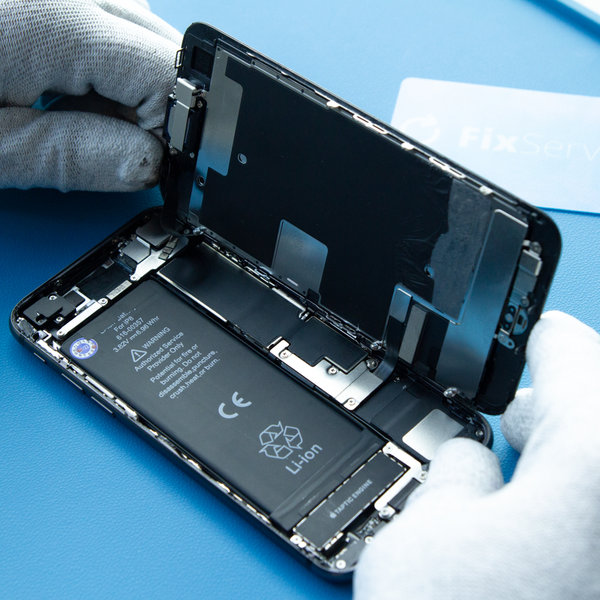

• Öffnen Sie das iPhone, indem Sie das Display nach rechts kippen, wie beim Öffnen eines Buchs.

Versuchen Sie noch nicht, das Display vollständig zu trennen, da es noch mit empfindlichen Kabeln verbunden ist.

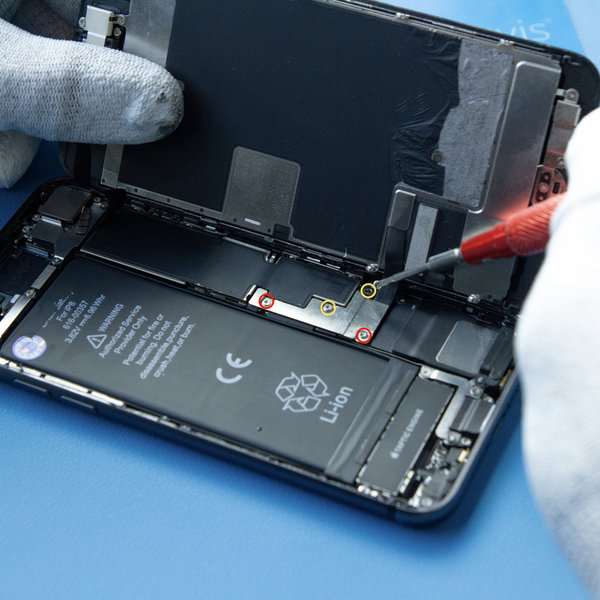

Lösen Sie die vier Kreuzschlitzschrauben, die die untere Abdeckung des Displaykabels halten:

• (rot) Zwei 1,3 mm Schrauben
• (orange) Zwei 2,8-mm-Schrauben

Achten Sie darauf, dass Sie auch beim Wiederzusammenbau die richtigen Schrauben an den richtigen Stellen verwenden. Nur so lassen sich Schäden am Gerät vermeiden. Entfernen Sie die Abdeckung des Anzeigekabels.

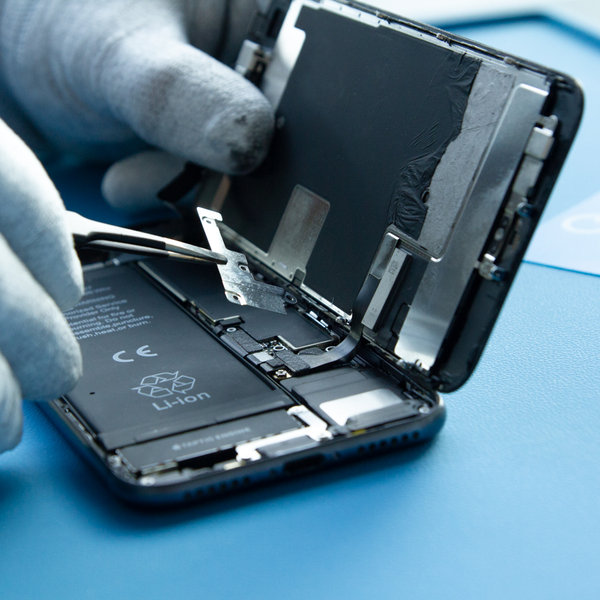

Verwenden Sie die Spitze des Spudger-Werkzeugs und heben Sie den Batterieanschluss von seinem Platz auf der Hauptplatine ab.

Verlegen Sie das Anschlusskabel nicht außerhalb des Geräts, um einen elektrischen Kontakt mit anderen Teilen des Geräts zu vermeiden.

Vergewissern Sie sich, dass die Taschenlampe abgeklemmt wurde, bevor Sie fortfahren.

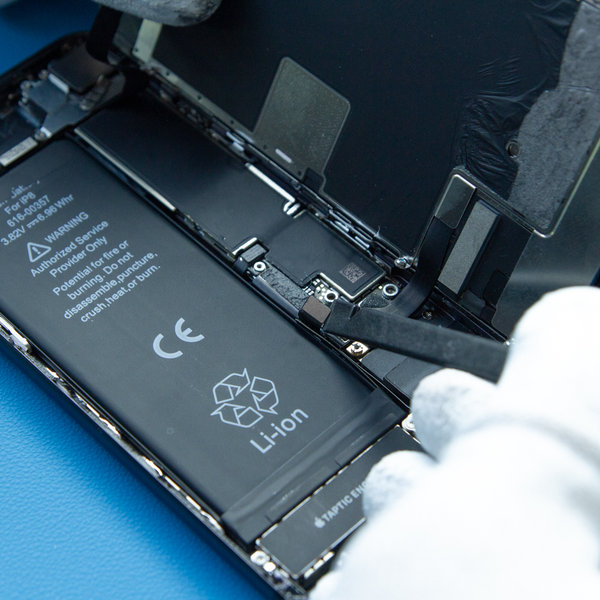

Verwenden Sie einen Spudger und ziehen Sie die unteren Display-Anschlüsse von der Hauptplatine ab.

Wenn Sie die Kabel wieder einstecken, drücken Sie die Kanten ein, bis Sie ein Klicken hören. Drücken Sie sie jedoch nicht in der Mitte, da sie dadurch dauerhaft beschädigt werden können. Wenn Sie weiße Linien auf dem Display sehen oder es nicht reagiert, stellen Sie sicher, dass das Kabel richtig angeschlossen ist.

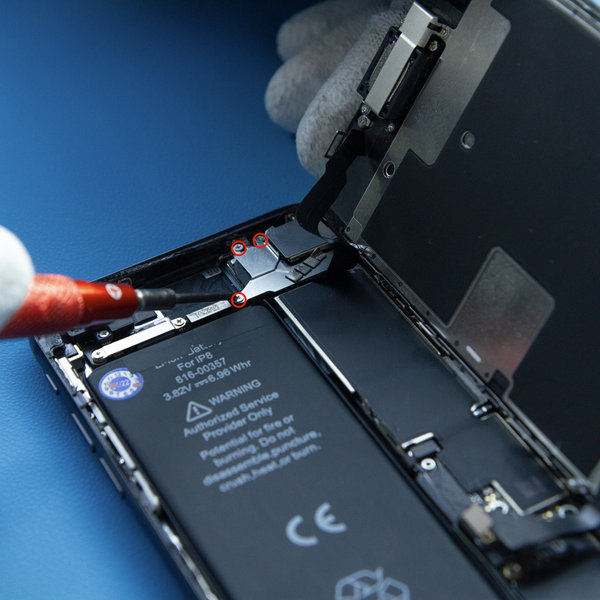

Lösen Sie die drei 1,3-mm-Kreuzschlitzschrauben, mit denen die Anschlussabdeckung der Frontplatte befestigt ist. Entfernen Sie die Abdeckung. Ziehen Sie den Stecker von seinem Platz auf der Hauptplatine ab und entfernen Sie ihn aus dem Telefon.

• Dieser Stecker sollte auch an den Seiten wieder angebracht werden, um Beschädigungen zu vermeiden.

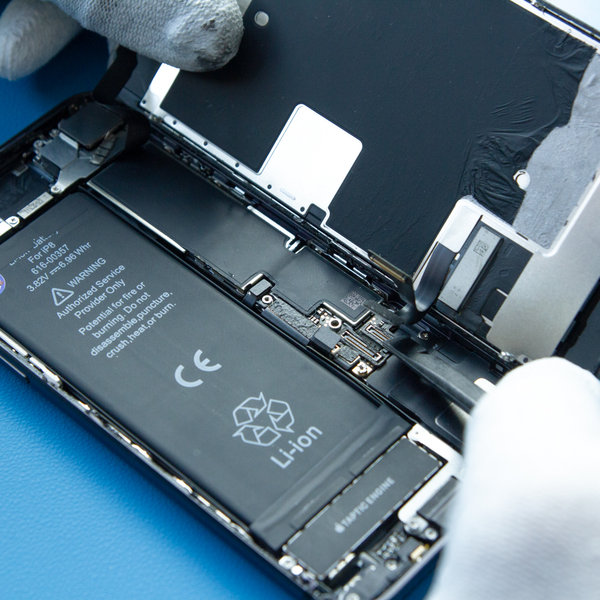

Trennen Sie den Anzeigebereich.

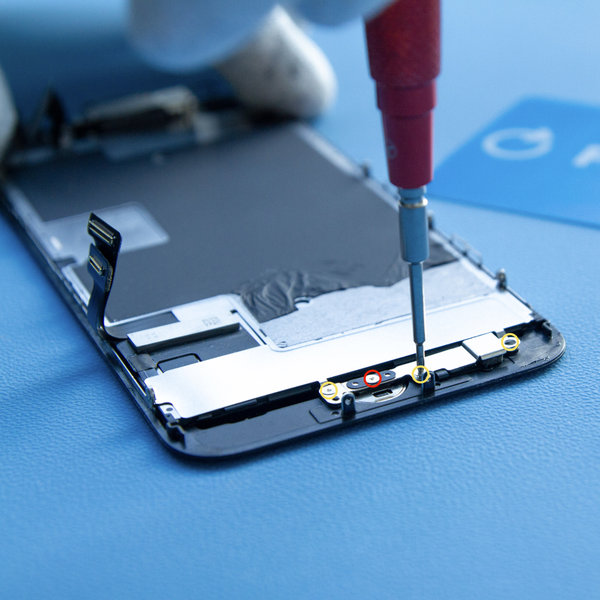

Lösen Sie die vier Y000-Schrauben, die die Abdeckung über dem Home/Touch-ID-Sensor halten:

• (rot) 1,2 mm Schraube
• (orange) Drei 1,3-mm-Schrauben

Entfernen Sie die Sensorabdeckung.

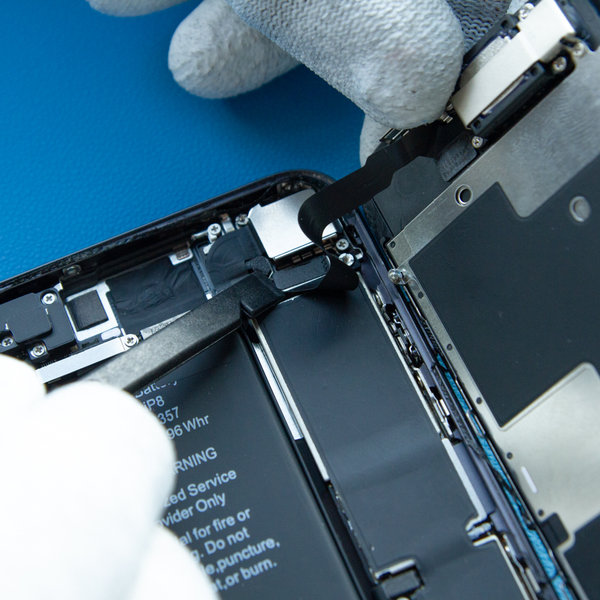

Ziehen Sie den Stecker des Home-Button-Kabels von der linken Seite ab.

• Wenn sich der gesamte Stecker zu heben beginnt, ohne sich zu trennen, drücken Sie das untere Kabel mit einem Spudger gegen das Gerät, während Sie das obere abschrauben. Achten Sie besonders darauf, den Stecker oder das Kabel nicht zu beschädigen, da dies den Sensor dauerhaft zerstören würde.
