Austauschen des Huawei P30 Lite LCD-Kits

Hinzugefügt zu 15.03.2023

Technische Schwierigkeit

mittlerer

Dauer des Verfahrens

1 stunde

Anzahl der Schritte im Tutorial

15

Ersatzwerkzeuge

Füge alle Hinzu
0,98 €
0,82 € ohne VAT
2,98 €
2,48 € ohne VAT

Anleitung zum Austauschen des Displays beim Huawei P30 Lite. Das Gerät muss vor der Inbetriebnahme auf unter 25 % entladen werden, da sich der geladene Li-Ionen-Akku bei versehentlichem Durchtrennen entzünden und/oder explodieren kann. Durch das Öffnen des Geräts wird der wasserdichte Schutz beeinträchtigt. Wenn Sie ihn nicht austauschen, funktioniert das Gerät zwar, ist aber nicht mehr wasserdicht. Bei der Reparatur wird der Klebstoff, der einige Komponenten des Geräts hält, zerstört. Reinigen Sie vor dem Wiederzusammenbau die Klebereste gründlich und verwenden Sie neuen Kleber.

Schritt 1

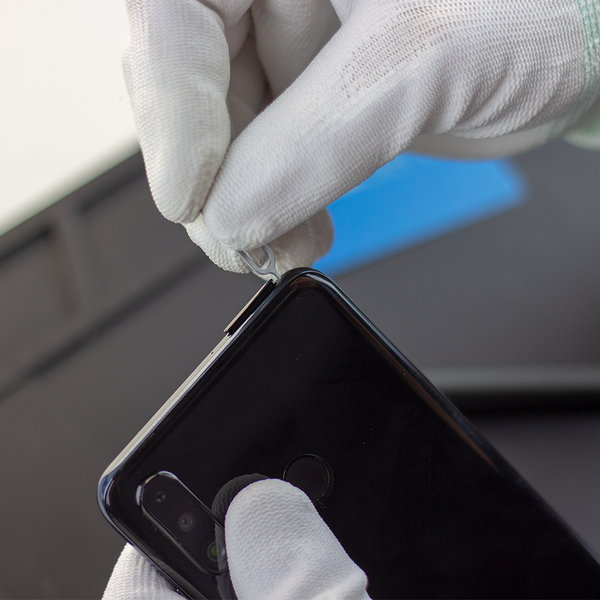

Setzen Sie die SIM-Karte ein

Setzen Sie die SIM-Karte ein
Setzen Sie die SIM-Karte ein #1
Setzen Sie die SIM-Karte ein #2
  • das Gerät ausschalten
  • Verwenden Sie den SIM-Kartensteckplatz-Öffner, um den SIM-Kartensteckplatz auszuwählen.

Schritt 2
Öffnen

Öffnen

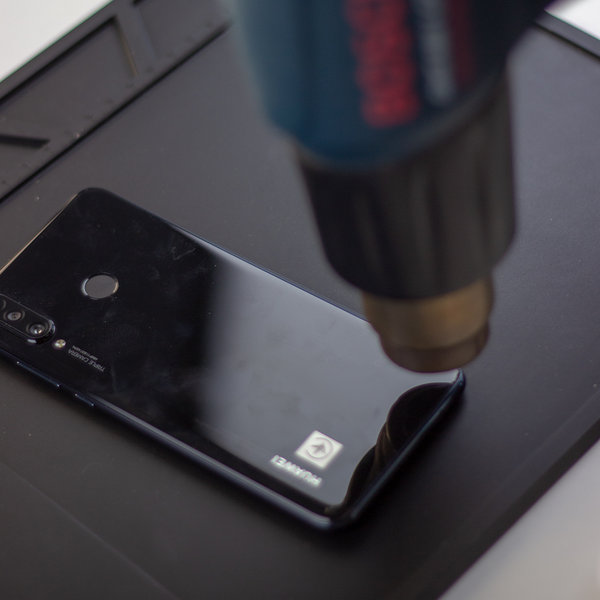

  • Erhitzen Sie die Ränder der hinteren Abdeckung des Geräts mit einer Heißluftpistole oder einem Fön (ca. 30 Sekunden, bei einer Temperatur von 80-100 °C)

 Wahrscheinlich müssen Sie die Erwärmung mehrmals wiederholen, um den Kleber ausreichend zu schwächen.



 Achten Sie darauf, das Gerät nicht zu überhitzen. Das Display und der Akku sind anfällig für Hitzeschäden.

Schritt 3
Öffnen 2

Öffnen 2
Öffnen 2 #1
Öffnen 2 #2
Öffnen 2 #3

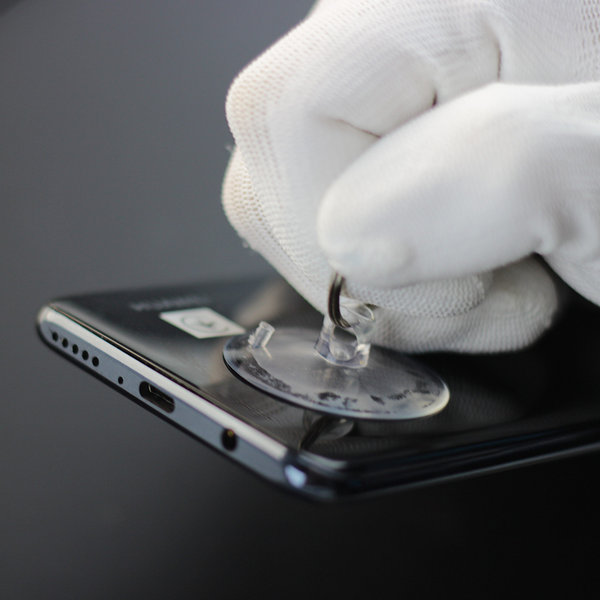

  • Saugen Sie den Saugnapf an der Unterseite der hinteren Abdeckung an und ziehen Sie ihn mit festem, konstantem Druck heraus, so dass ein kleiner Spalt entsteht.
  • Stecken Sie die Plastikkarte zum Öffnen in den Spalt unter der hinteren Abdeckung an der Unterseite des Geräts
  • Schieben Sie die Kunststofflasche um den Umfang des Geräts herum, um den Klebstoff, der die hintere Abdeckung hält, zu lösen.

 Wenn sich der Kleber nur schwer ablösen lässt, erwärmen Sie die hintere Abdeckung erneut.

Schritt 4

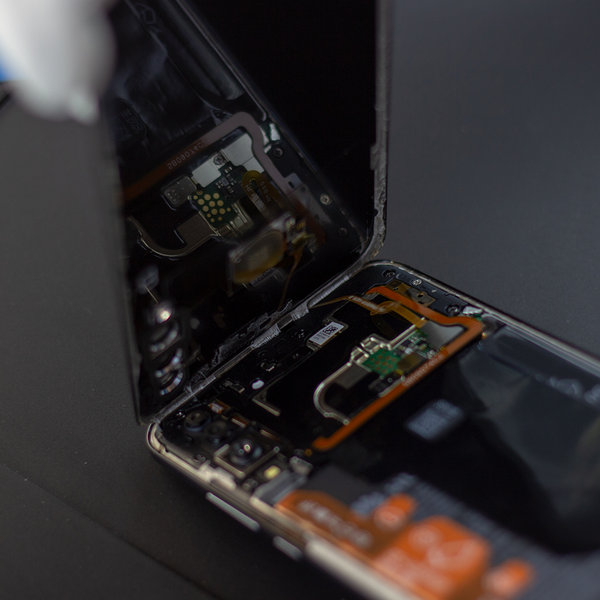

Öffnen 3

Öffnen 3
Öffnen 3 #1
Öffnen 3 #2
Öffnen 3 #3
  • klappen Sie den hinteren Umschlag an der unteren Kante vorsichtig nach oben, so dass die obere Kante noch geklebt ist

   Entfernen Sie die Rückabdeckung noch nicht vollständig, da das Kabel des Fingerabdrucksensors noch daran befestigt ist.

  • Trennen Sie die obere Kante der Rückabdeckung vorsichtig nach rechts und legen Sie sie neben das Gerät.

Schritt 5

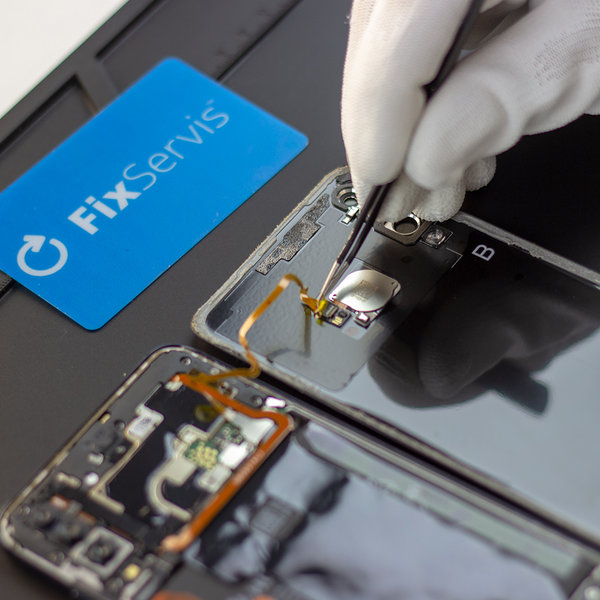

Flex-Fingerabdrucksensorkabel

Flex-Fingerabdrucksensorkabel
Flex-Fingerabdrucksensorkabel #1
Flex-Fingerabdrucksensorkabel #2
  • Verwenden Sie eine Pinzette oder einen Spudger, um das flexible Kabel des Fingerabdrucksensors zu trennen.
  • Entfernen Sie die hintere Abdeckung

Schritt 6

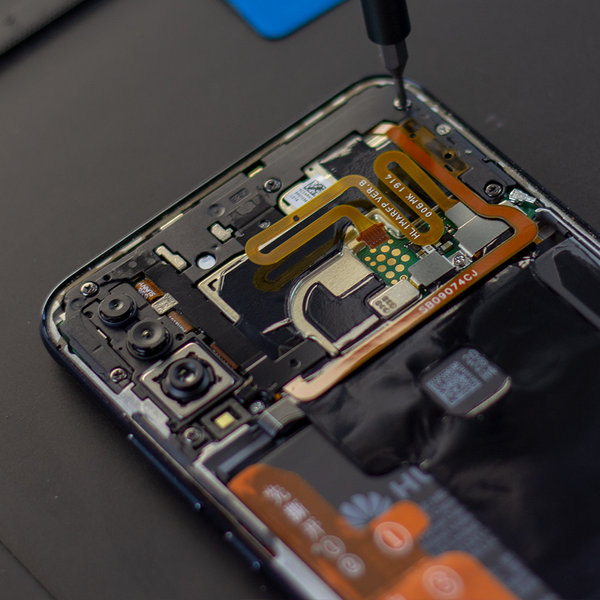

Schrauben

Schrauben
Schrauben #1
Schrauben #2
Schrauben #3
Schrauben #4
  • mit einem Phillips-Schraubendreher #000 oben entfernen
    • 7x Schraube #00
    • 3x Schraube #00
  • mit einem Phillips-Schraubendreher #000 unten entfernen
    • 1x Schraube #00
    • 6x Schraube #00

 Merken Sie sich, wo welche Schraube hingehört, damit Sie sie beim Zusammenbau wieder an der gleichen Stelle anbringen können, da sie unterschiedlich sind.

Schritt 7

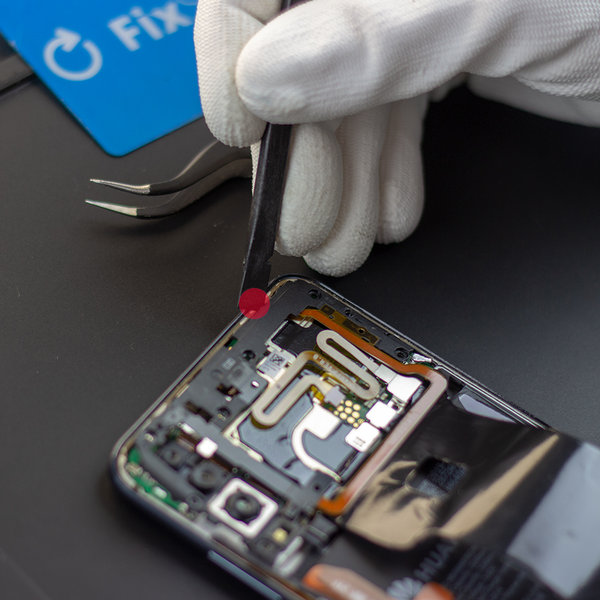

Kappen

Kappen
Kappen #1
Kappen #2
Kappen #3
  • mit der flachen Seite eines Spudgers oder mit einer stumpfen Pinzette die Kunststoffkappe der Grundplatte an der rot markierten Stelle abheben
  • die Abdeckplatte mit einer Pinzette entfernen
  • Ziehen Sie die Enden der Graphitabschirmung mit einer Pinzette vorsichtig von den beiden Flexen ab.

Schritt 8

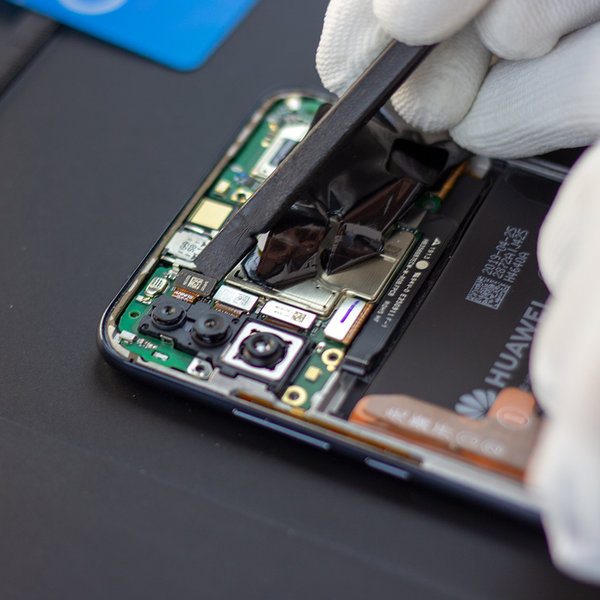

Rückseitige Kamera

Rückseitige Kamera
Rückseitige Kamera #1
Rückseitige Kamera #2
Rückseitige Kamera #3
Rückseitige Kamera #4
  • Trennen Sie mit der flachen Seite des Spudgers die drei Biegungen der rückseitigen Kamera
  • die rückseitige Kamera vorsichtig mit einer Pinzette fassen und entfernen

Schritt 9
Frontkamera

Frontkamera
Frontkamera #1
Frontkamera #2

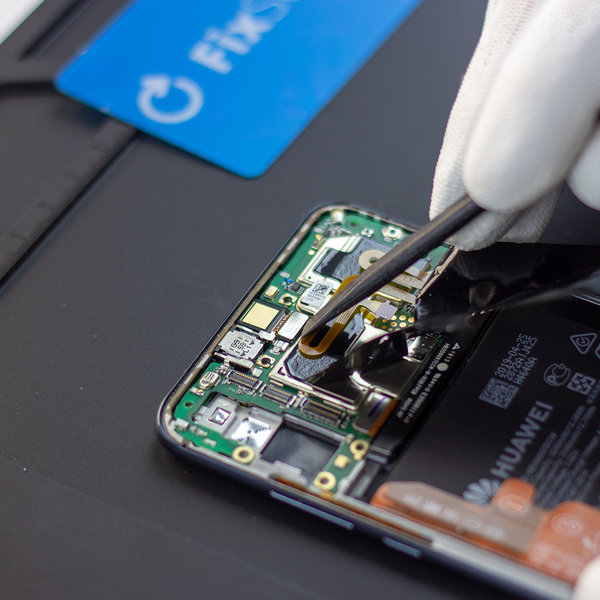

  • mit der flachen Seite des Spudgers das Kabel der Frontkamera abtrennen
  • Entfernen Sie die Frontkamera mit einer Pinzette

Schritt 10

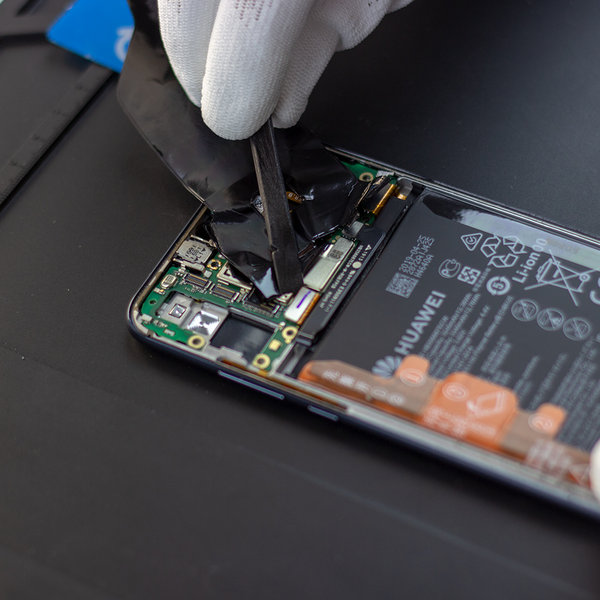

Flexkabel

Flexkabel
Flexkabel #1
Flexkabel #2
Flexkabel #3
Flexkabel #4
  • Trennen Sie den Stößel mit der flachen Seite ab:
    • Flexkabel LCD
    • Flexkabel-Batterie
    • Verbindungskabel
    • Fingerabdrucksensor-Flexkabel
  • Ziehen Sie das HF-Kabel mit einer Pinzette vorsichtig aus der Buchse

Schritt 11
Grundplatte

Grundplatte
Grundplatte #1
Grundplatte #2

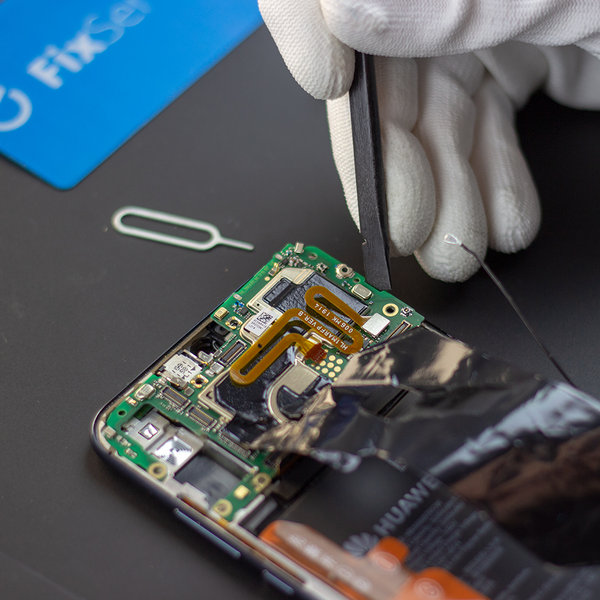

  • Heben Sie die Grundplatte mit der flachen Seite des Spudgers an und entfernen Sie sie zusammen mit dem Graphitschild

Schritt 12
Lautsprechermontage

Lautsprechermontage
Lautsprechermontage #1
Lautsprechermontage #2
Lautsprechermontage #3

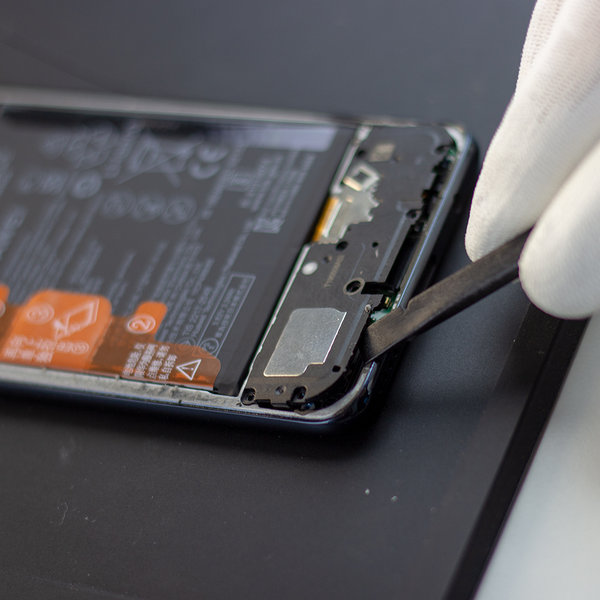

  • Hebeln Sie die Lautsprechereinheit mit der flachen Seite des Spudgers auf und entfernen Sie sie
  • ergreifen Sie das HF-Kabel und entfernen Sie es vorsichtig

Schritt 13
Steckerkabel

Steckerkabel
Steckerkabel #1
Steckerkabel #2

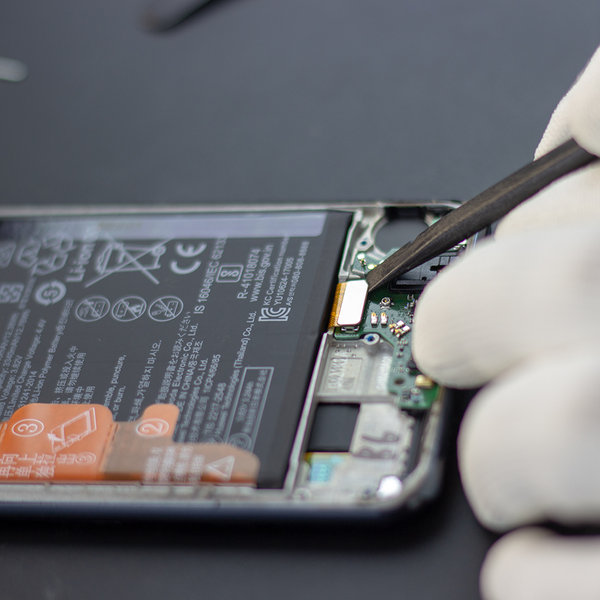

  • mit der flachen Seite des Spudgers das Verbindungskabel abtrennen

Schritt 14

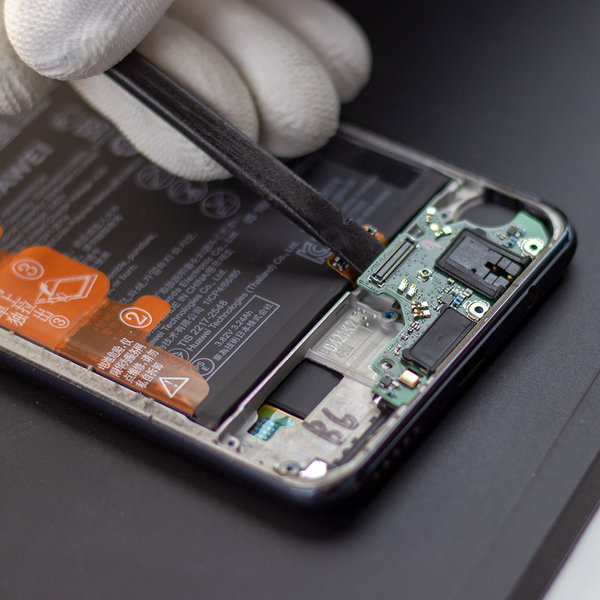

Ladeanschluss

Ladeanschluss
Ladeanschluss #1
Ladeanschluss #2

 Der Ladeanschluss ist eingeklebt.

  • mit der flachen Seite des Spudgers vorsichtig den Ladeanschluss abziehen und aufhebeln

Schritt 15
Vorbereitung der neuen Anzeige

Vorbereitung der neuen Anzeige

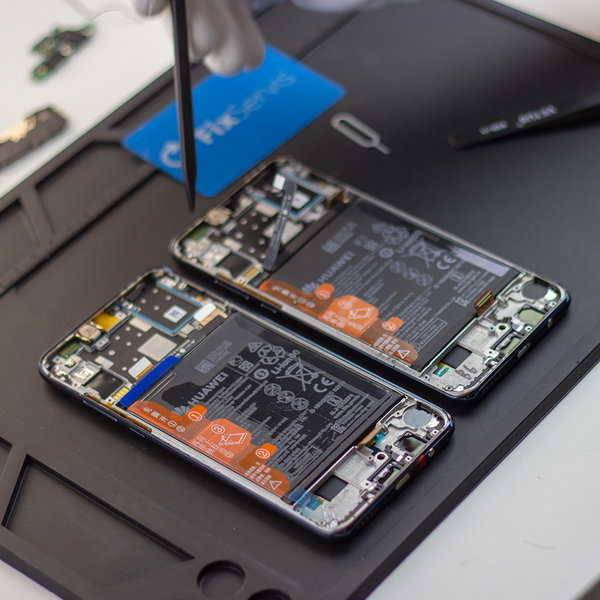

  • Vergleichen Sie die neue Anzeige mit dem Original
  • alle Abdeckfolien entfernen

Befolgen Sie beim Wiedereinbau diese Anweisungen in umgekehrter Reihenfolge.
