Austausch des LCD-Displays beim Samsung Galaxy A21s

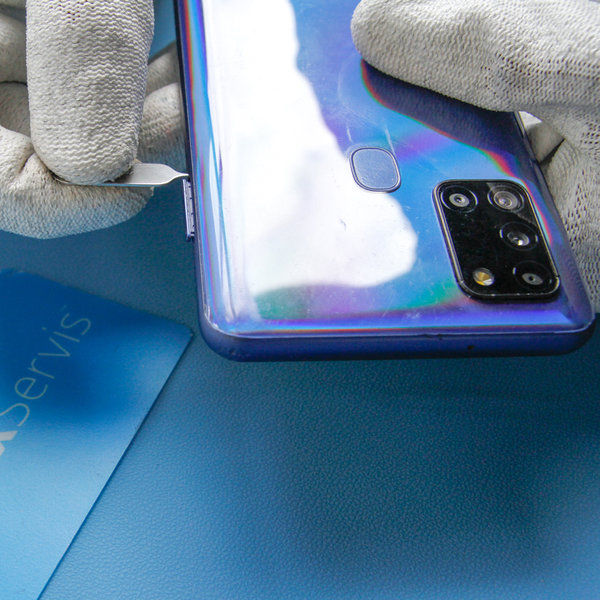

• Verwenden Sie das SIM-Auswurfwerkzeug, um das SIM-Kartenfach herauszuziehen.

Achten Sie beim erneuten Einsetzen des SIM-Kartenfachs auf die richtige Ausrichtung.

Das Erwärmen der Unterkante des Smartphones hilft dabei, den Klebstoff, der das Display befestigt, aufzuweichen und erleichtert das Öffnen des Geräts.

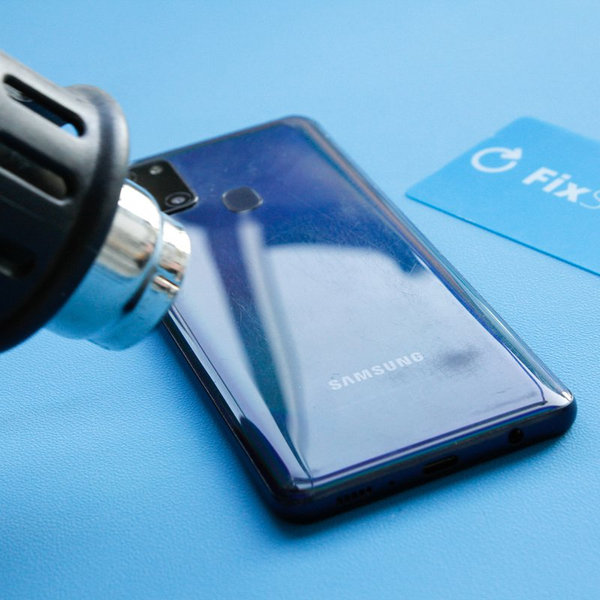

• Erwärmen Sie die Unterkante des Smartphones mit einem Haartrockner oder einer Heißluftpistole etwa 3 Minuten lang, bis eine Temperatur von ca. 80 °C erreicht ist.
• Legen Sie das Smartphone nicht in die Mikrowelle !!!

• Platzieren Sie den Saugnapf auf der Rückabdeckung, um die Rückabdeckung durch vorsichtigen Zug vom Rahmen des Smartphones zu lösen.

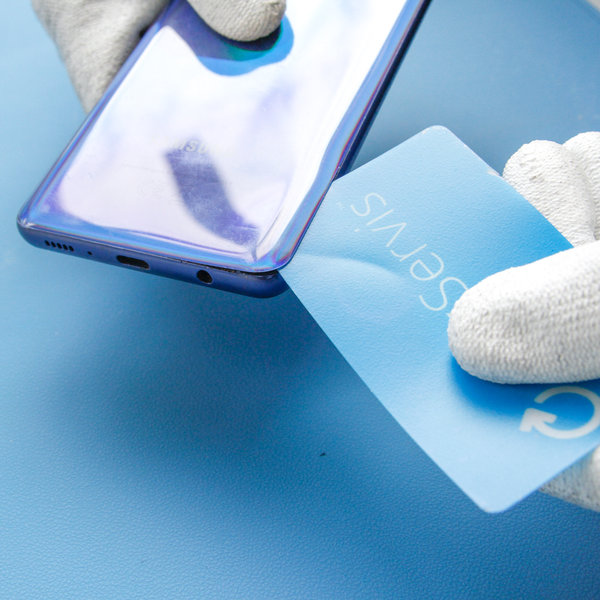

• Schieben Sie anschließend die FixServis-Karte zwischen den Rahmen und die Rückabdeckung, um einen kleinen Spalt zu erzeugen, und lösen Sie die Rückabdeckung durch langsames Entlangführen der Karte.
• Verwenden Sie bei Bedarf eine Reinigungsflüssigkeit (Cleanser - Isopropanol 100 %).

Wenn Sie Schwierigkeiten haben, die Rückabdeckung zu lösen, erwärmen Sie das Smartphone erneut, um den Klebstoff weiter aufzuweichen. Achten Sie darauf, das Smartphone nicht zu überhitzen.

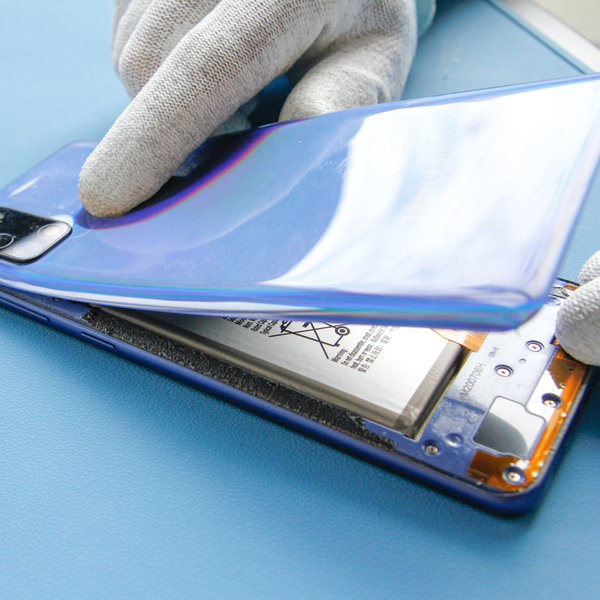

• Entfernen Sie die Rückabdeckung.

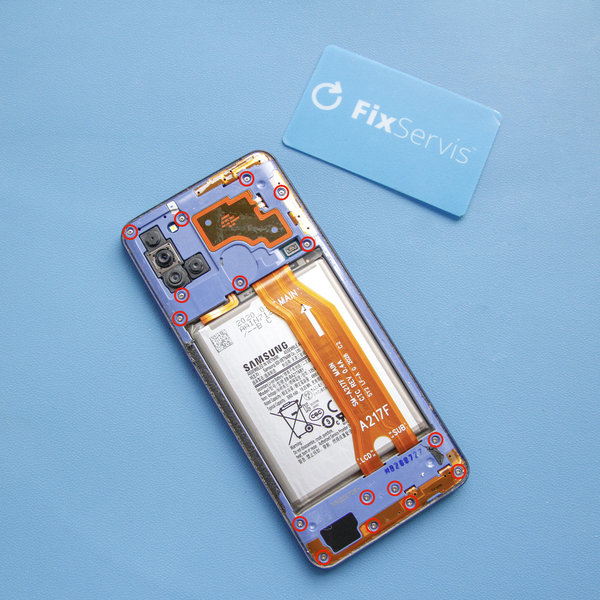

• Schrauben Sie mit einem Pentalobe-Schraubendreher die sechzehn 3-mm-Phillips-Schrauben heraus, die den Mittelrahmen befestigen.

Behalten Sie während der gesamten Reparatur jede Schraube im Auge und stellen Sie sicher, dass jede Schraube wieder genau an der Stelle eingesetzt wird, von der sie entfernt wurde, um eine Beschädigung Ihres Smartphones zu vermeiden.

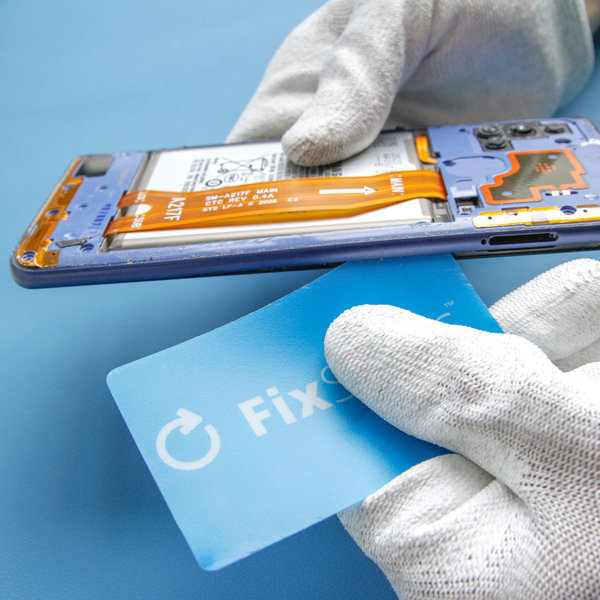

• Führen Sie die FixServis-Karte zwischen die Mittelrahmen-Baugruppe und die Frontplatte ein und bewegen Sie sie langsam um das Smartphone herum, um den Mittelrahmen zu lösen.
• Entfernen Sie ihn anschließend.

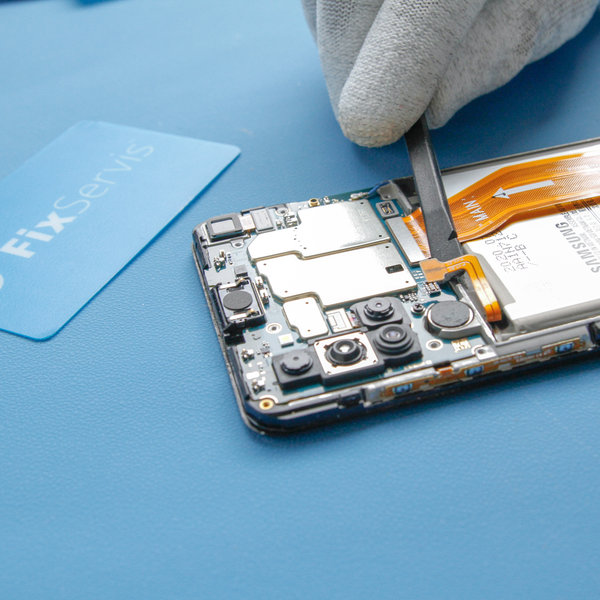

• Trennen Sie den Akkuanschluss mit dem flachen Ende des Spudgers.

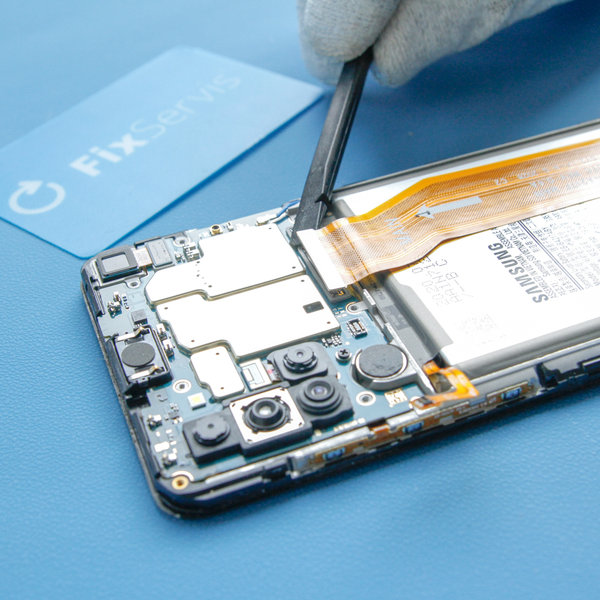

• Hebeln Sie das Verbindungskabel mit dem flachen Ende des Spudgers vorsichtig an und trennen Sie es an der oberen und unteren Seite von der Hauptplatine.
• Entfernen Sie es anschließend mit einer Pinzette.

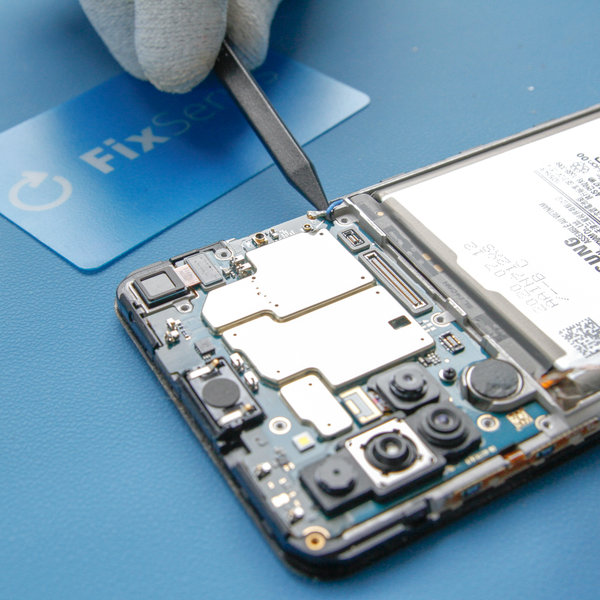

• Das Antennenkabel des Mobiltelefons ist an der Hauptplatine befestigt.
• Trennen Sie die Antenne mit einem Spudger sowohl im oberen als auch im unteren Bereich von der Hauptplatine und entfernen Sie sie anschließend mit einer Pinzette.

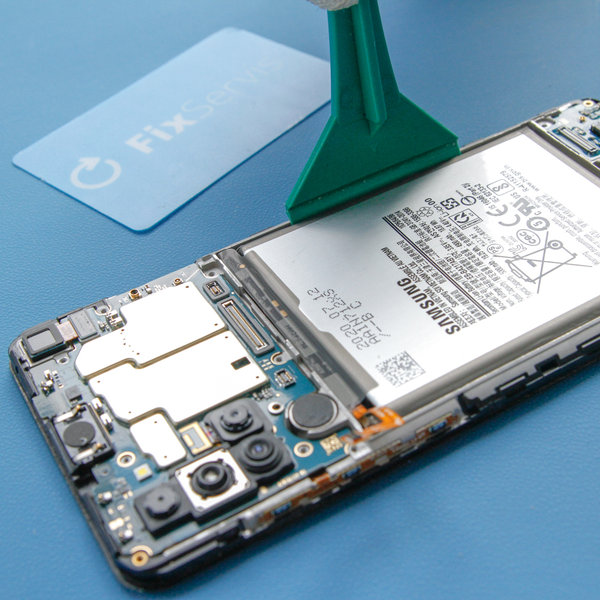

• Entfernen Sie den Akku mithilfe eines großen Spudgers oder einer FixServis-Karte aus dem Gerät.
• Falls Sie den Akku nicht entfernen können, erwärmen Sie das Display mit einem Haartrockner oder einer Heißluftpistole etwa 1–2 Minuten lang, damit der Klebstoff unter dem Akku weicher wird.

Achten Sie darauf, das Smartphone nicht zu überhitzen.

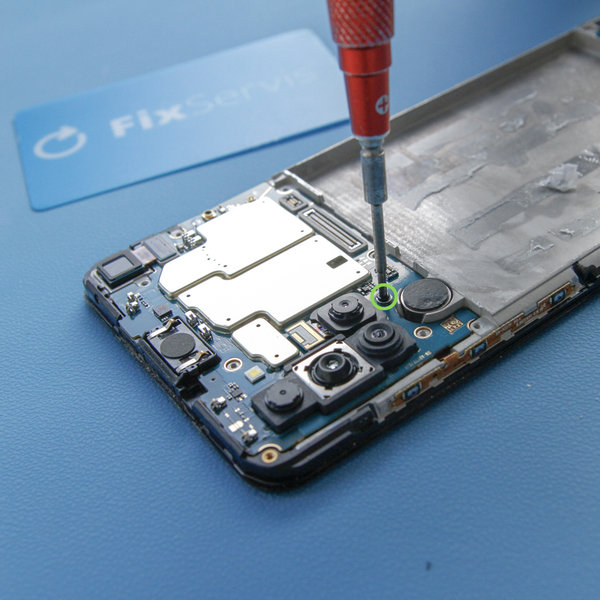

• Schrauben Sie mit einem Pentalobe-Schraubendreher eine Phillips-Schraube heraus.
• Entfernen Sie anschließend die Hauptplatine mithilfe eines Spudgers oder einer Pinzette.

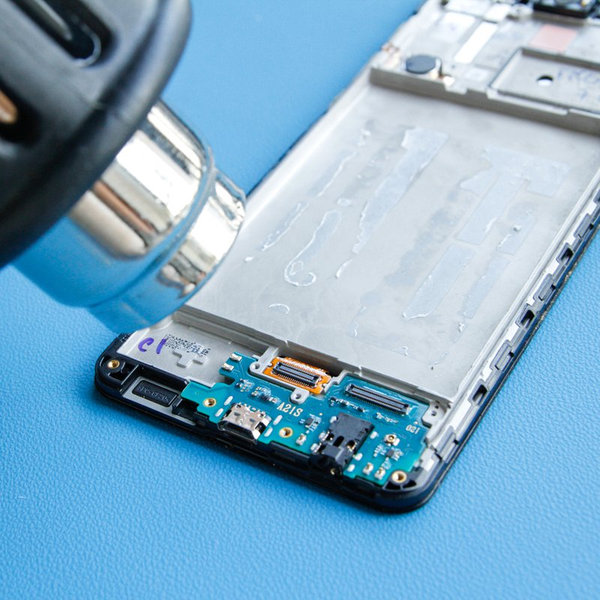

• Erwärmen Sie die USB-Platine mit einem Haartrockner oder einer Heißluftpistole etwa 1–2 Minuten lang, damit der Klebstoff unter der USB-Platine weicher wird.

Achten Sie darauf, das Smartphone nicht zu überhitzen.

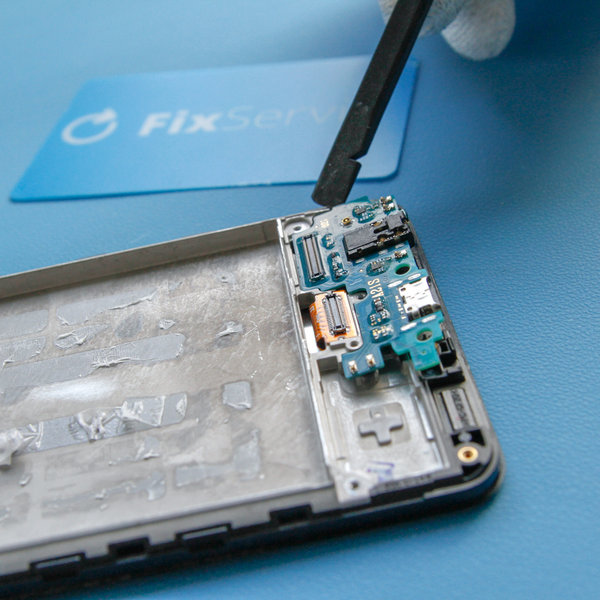

• Entfernen Sie die USB-Platine mithilfe eines Spudgers aus der Smartphone-Baugruppe.

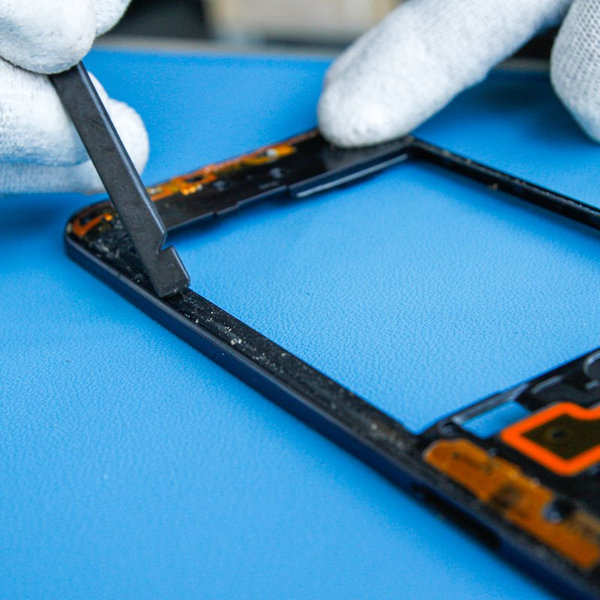

• Entfernen Sie den alten Klebstoff an den Rändern des Mittelrahmens.
• Verwenden Sie bei Bedarf das Reinigungsspray Cleanser IPA Plus, um die Reste des alten Klebstoffs zu entfernen.

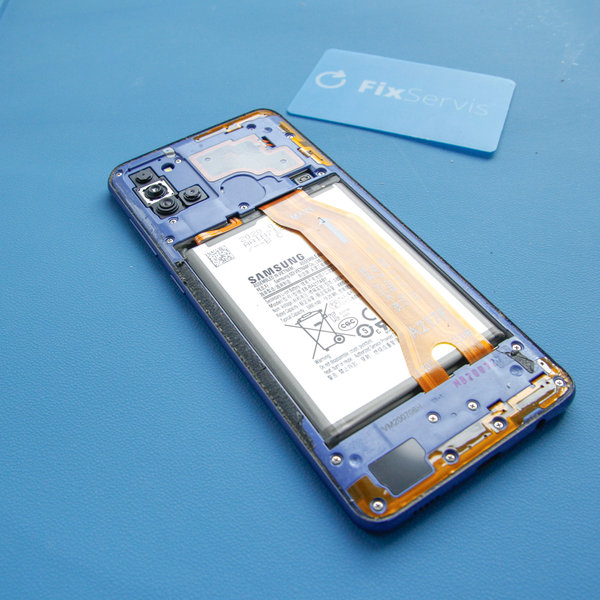

• Montieren Sie alle Komponenten auf dem neuen LCD-Display, indem Sie die Schritte ab diesem Punkt in umgekehrter Reihenfolge durchführen.

Gehen Sie bei der erneuten Montage nach dieser Anleitung in umgekehrter Reihenfolge vor.

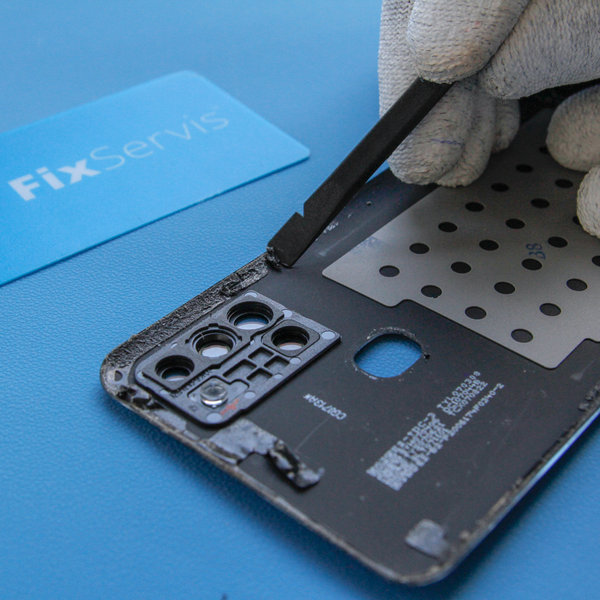

• Entfernen Sie den alten Klebstoff an den Rändern des Smartphones.
• Verwenden Sie bei Bedarf das Reinigungsspray Cleanser IPA Plus, um die Klebstoffreste zu entfernen.

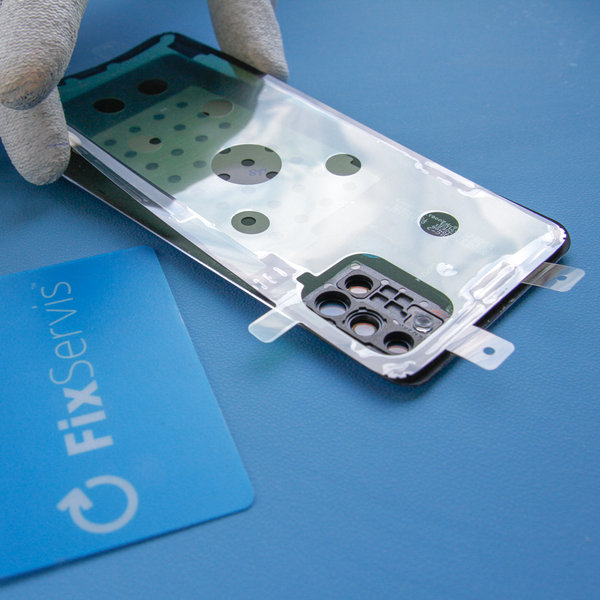

• Bringen Sie den neuen Klebstoff entlang der Ränder auf der Innenseite der Rückabdeckung an.
• Kleben Sie die Rückabdeckung anschließend am Smartphone fest.

Der neue Klebstoff gewährleistet die Widerstandsfähigkeit des Smartphones gegen Wasser und Staub.

• Verbinden Sie mithilfe eines Spudgers das Flexkabel des Fingerabdrucksensors mit der Smartphone-Baugruppe, bevor Sie die Rückabdeckung anbringen.

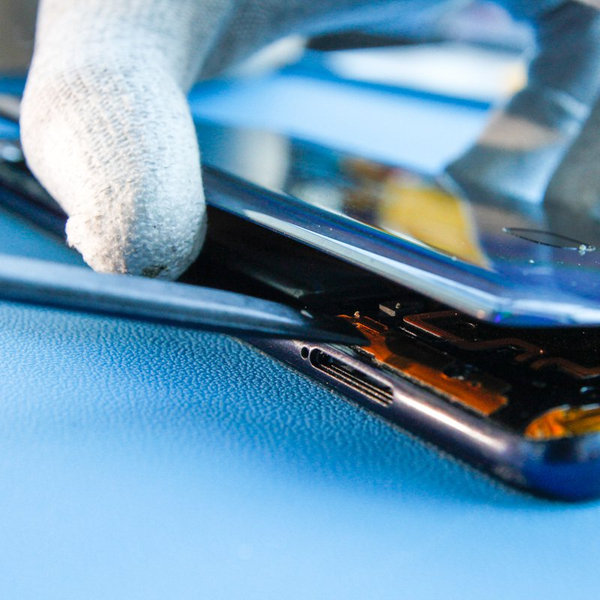

• Setzen Sie die Rückabdeckung auf die Smartphone-Baugruppe.

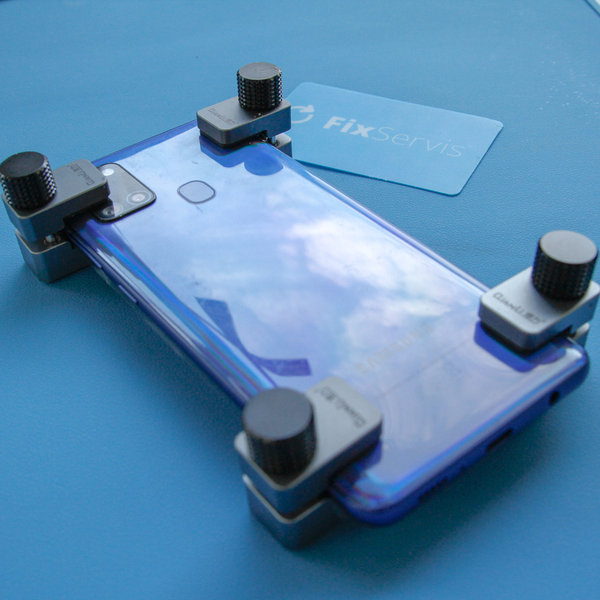

• Bringen Sie die Klemmen wie auf dem Bild gezeigt an, um eine bessere Festigung des Klebstoffs zwischen der Abdeckung und dem Display zu gewährleisten.
