Lademodul TP4056 für 18650 Li-Ion-Akku, USB-C, 1A

TP4056 Lademodul für 18650 Li-Ionen-Akkus, USB-C, 1 A

Das Lademodul TP4056 ist zum Laden von 18650-Li-Ionen- Einzelzellen und anderen kompatiblen 3,7-V-Lithium-Akkus konzipiert. Dank des USB-C-Eingangs bietet es eine praktische Lösung für Elektronik-Bastelprojekte, kleine batteriebetriebene Geräte, Stromversorgungsprojekte und Serviceanwendungen.

Das Modul unterstützt einen maximalen Ladestrom von 1 A und verfügt über eine Batterieschutzfunktion , die die angeschlossene Zelle vor Tiefentladung und Überstrom schützt. LED-Anzeigen informieren über den Ladestatus: Rot leuchtet während des Ladevorgangs, Grün signalisiert, dass die Batterie vollständig geladen ist.

Dank seiner kompakten Größe eignet sich die Platine für den Einbau in kleine elektronische Geräte, kundenspezifische Akkupacks, tragbare Projekte und Reparaturarbeiten, bei denen eine einfache Li-Ionen-Ladelösung benötigt wird.

Hauptmerkmale

• TP4056 Lademodul für 18650 Lithium-Ionen-Akkus
• USB-C-Ladeanschluss für bequeme Stromversorgung
• Maximaler Ladestrom: 1 A
• Konzipiert für einzellige 3,7-V-Lithium-Ionen-Akkus
• Batterieschutzfunktion gegen Tiefentladung und Überstrom
• LED-Ladestatusanzeige
• Kompakte Platinengröße für Elektronik-Bastelprojekte und kleine Projekte
• Geeignet für Akkus, tragbare Geräte und Elektronikreparaturen

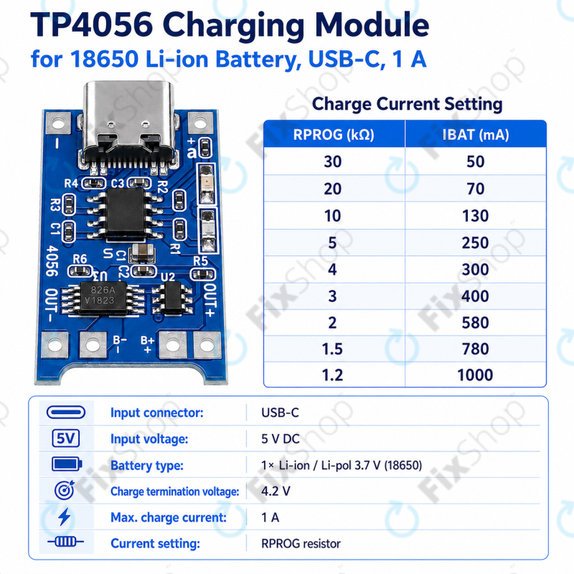

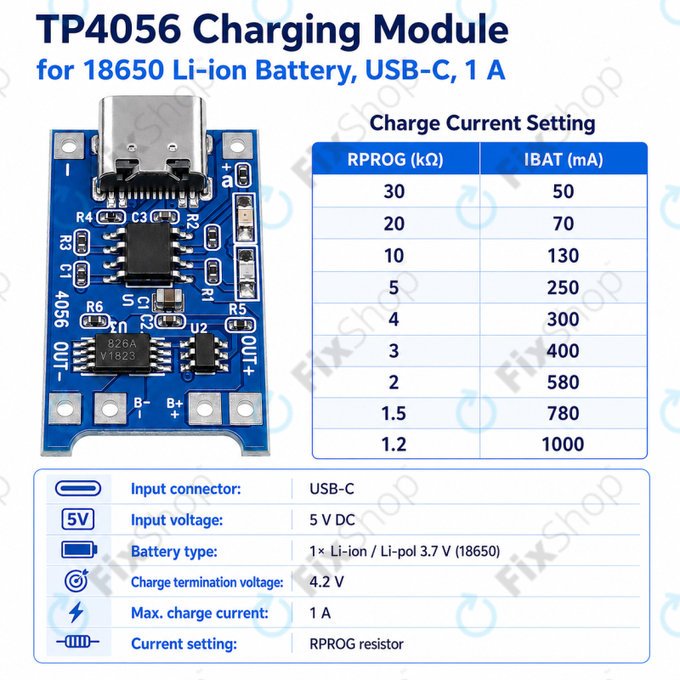

Technische Spezifikationen

• Produkttyp: Li-Ionen-Akku-Lademodul
• Modell: TP4056
• Eingangsanschluss: USB-C
• Eingangsspannung: 5 V
• Ladeabschaltspannung: 4,2 V ±1 %
• Maximaler Ladestrom: 1000 mA
• Batterie-Tiefentladeschutzspannung: 2,5 V
• Überstromschutz: 3 A
• Kompatibler Akkutyp: Einzelzellen-Lithium-Ionen-Akku (3,7 V) / 18650

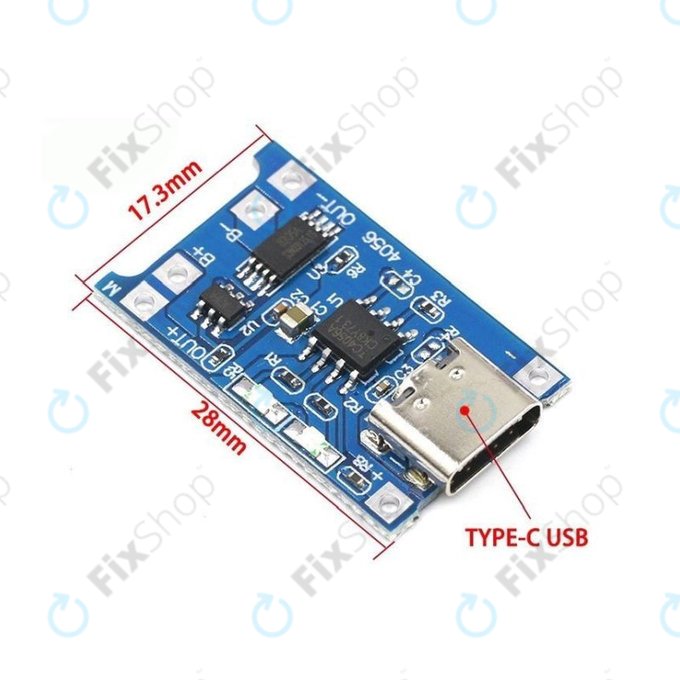

• Platinengröße: ca. 28 × 17,4 mm
• Gewicht: ca. 2,05 g

Anwendung

Dieses USB-C TP4056 Ladeboard kann in DIY-Batterieprojekten, tragbarer Elektronik, kundenspezifischen Netzteilen, kleinen wiederaufladbaren Geräten und Reparaturanwendungen verwendet werden, die ein kompaktes Lademodul für eine einzelne Li-Ionen-Zelle erfordern.

Packungsinhalt

• 1 × TP4056 USB-C-Lademodul für 18650 Li-Ionen-Akku

Hinweis: Bei der Installation muss auf die korrekte Polarität geachtet werden. Dieses Modul ist für kompatible Lithium-Ionen-Einzelzellen-Akkus vorgesehen und sollte von Anwendern mit grundlegenden Elektronikkenntnissen verwendet werden.
