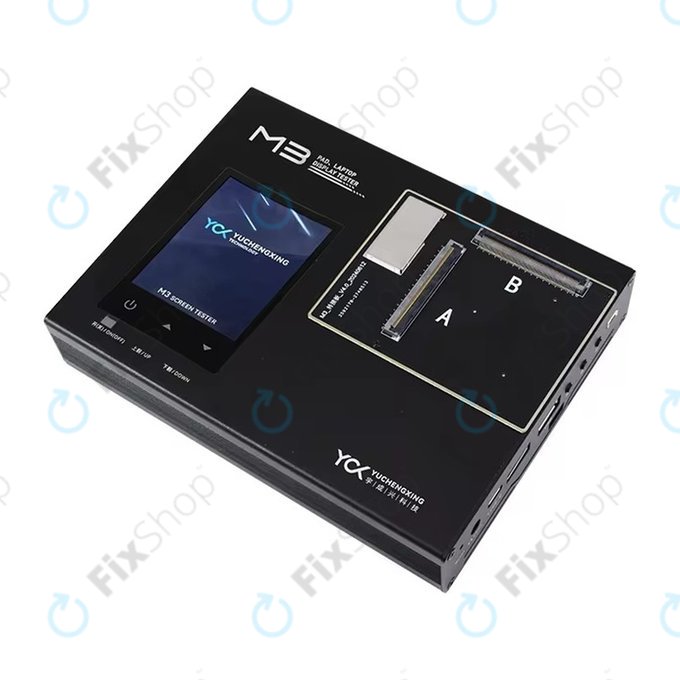

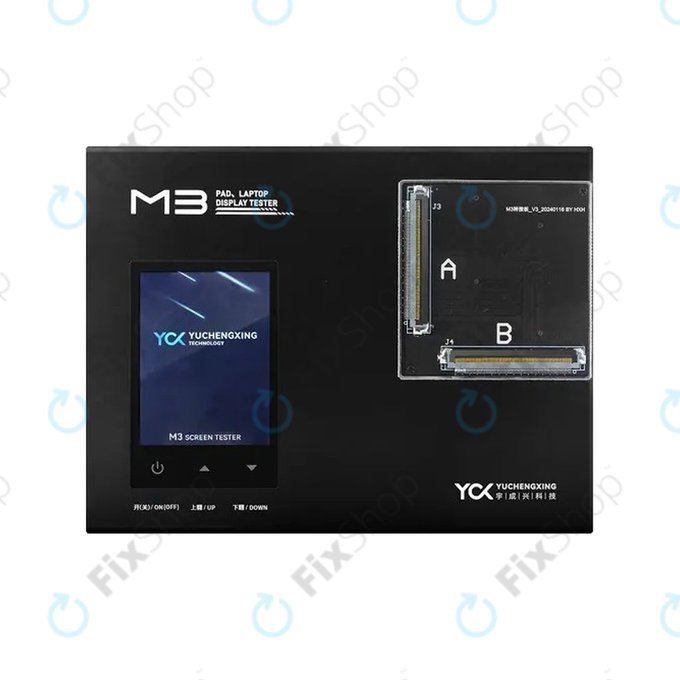

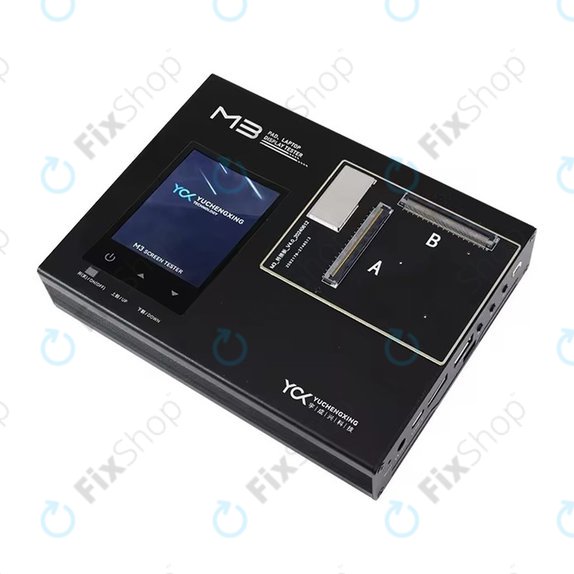

YCX M3 - LCD Display + Touchscreen-Tester

YCX M3 Tablet-/Laptop-Bildschirmtester unterstützt mehrere Schnittstellen

Bildschirmtesterfunktionen:

• Unterstützt Bildschirmtests.
• Unterstützt die Bildwiedergabe.
• Unterstützt die Videowiedergabe (bis zu 8K-Auflösung).

Funktionen des Bildschirmtesters:

• Kompatibel mit eDP 8LAN, Dual MIPI C/D PHY, HDMI 2.1, SPI und IIC-Anschlüssen.
• Geeignet zum Testen von Bildschirmen auf iPads, Tablets, Laptops und Smartphones.
• Ausgestattet mit einem 32 GB eMMC 5.1-Speicherchip.
• Eingangsspannung: 12 V / 3 A.

Produktvorteile:

1. eDP

   • Unterstützt 8,1G 8K/30Hz, Dual-Ports 4K/60Hz und Single-Port 4K/120Hz.
   • Anzahl der Schnittstellen: 2*4 Lanes.
   • Unterstützt DP1.4a eDP-Einzelkanalbandbreite von 8,1 Gbit/s (MAX).
   • Unterstützt eDP1/2/4/8 Lanes und Multi-Screen-Anzeige.
   • Unterstützt 6/8/10 Bit.
   • Unterstützte Auflösungen: 3840 x 2160 bei 120 Hz (4 Spuren) und 7680 x 4320 bei 30 Hz (4 Spuren).

2. MIPI

   • Unterstützt duales MIPI C/D PHY, DSC und Dual-Screen-Displays.
   • Kompatibel mit 2-Wege-MIPI-DPHY-2.0- oder 2-Wege-MIPI-CPHY-1.1-Schnittstellen.
   • Verarbeitet 8 Datenspuren mit einer maximalen Datenrate von 4,5 Gbit/s pro Spur für DPHY.
   • Unterstützt 6 Datentrios mit einer maximalen Datenrate von 2,0 Gsps pro Trio für CPHY.
   • Ermöglicht eine maximale Auflösung von 4K bei 60 Hz.
   • Unterstützt duale MIPI-Anzeigekonfigurationen: linker und rechter Bildschirmmodus.
   • Kompatibel mit RGB-Formaten bis zu 10 Bit.
   • Unterstützt Komprimierungsmodi mit DSC 1.1/1.2a.

3. SPI/IIC

   • SPI >10 MHz, IIC.

4. HDMI

   • Unterstützt die HDMI 2.1-Schnittstelle.
   • Ermöglicht x1-, x2- und x4-Konfigurationen pro HDMI-Schnittstelle.
   • Verarbeitet alle HDMI-Datenraten: 3, 6, 8, 10 und 12 Gbit/s.
   • Unterstützt Auflösungen bis zu 7680 x 4320 bei 60 Hz für HDMI TX.
   • Kompatibel mit RGB/YUV-Formaten bis zu 10 Bit für HDMI TX.
   • Unterstützt die Videoformate RGB, YCbCr 4:4:4, YCbCr 4:2:2 und 8/10-Bit pro Komponente.
