Wenn Sie das LCD-Kit des iPhone 6s austauschen, ist es wichtig, die alte Home-Taste in das neue Kit einzubauen, damit Touch ID funktioniert.
Ersatzteile für das iPhone 6S finden Sie in unserem Shop. Falls Sie an einem iPhone 6S Service interessiert sind, besuchen Sie bitte eine unserer Filialen und wir werden die Reparatur für Sie erledigen, während Sie warten.

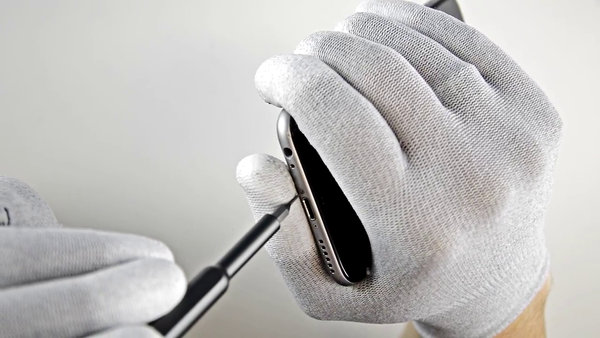

Schritt 1 Demontage der Pentalobe-Schrauben
Bevor Sie das iPhone auseinandernehmen, entladen Sie die Batterie auf unter 25 %. Ein geladener Lithium-Ionen-Akku kann Feuer fangen oder explodieren, wenn Sie ihn versehentlich zerlegen.
Schalten Sie Ihr iPhone aus.
Entfernen Sie die 2 x 3,4 mm P2-Pentalobe-Schrauben am Lightning-Anschluss.

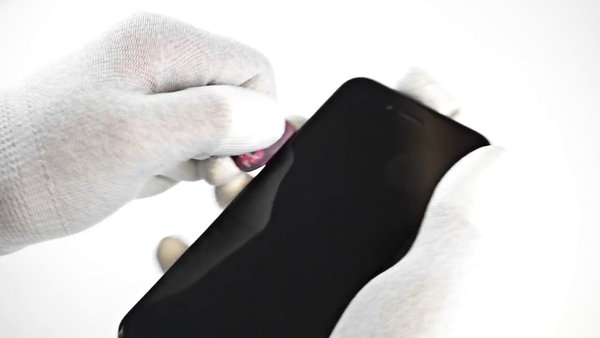

Schritt 2 Öffnen Sie das Gerät
Das iPhone 6s-Display wird mit einer dünnen Klebelinie um den gesamten Rand herum an das Gerät geklebt. Wenn Sie es nach der Reparatur behalten wollen, können Sie es als Ersatzteil kaufen und wieder einbauen. Wenn Sie sich dafür entscheiden, den Klebstoff nicht zu ersetzen, sollten Sie dennoch keine Unterschiede in der Funktionalität feststellen.
Drücken Sie den Saugnapf am unteren linken Rand des Displays. Stellen Sie sicher, dass Sie die Home-Taste nicht verdeckt haben.
Stellen Sie sicher, dass der Saugnapf vollständig auf dem Bildschirm sitzt und gut abdichtet.
Ziehen Sie den Saugnapf so, dass das Ende der Frontplatte etwas von den hinteren Gehäusen entfernt ist.
Lassen Sie sich viel Zeit und wenden Sie eine solide, konstante Kraft an.
Wenn das Display zu fest klebt, erhitzen Sie es vorsichtig mit einem Fön, um den Kleber zu lösen.
Beginnen Sie, das hintere Gehäuse mit dem Spudger vorsichtig nach unten von der LCD-Baugruppe zu entfernen, während Sie weiterhin mit dem Saugnapf ziehen.
Führen Sie den Plastikstößel vorsichtig zwischen den Rändern des LCD-Sets und das hintere Gehäuse Ihres iPhones, während Sie es mit dem Saugnapf vorsichtig nach oben ziehen.
Trennen Sie dann den Saugnapf vom Display.

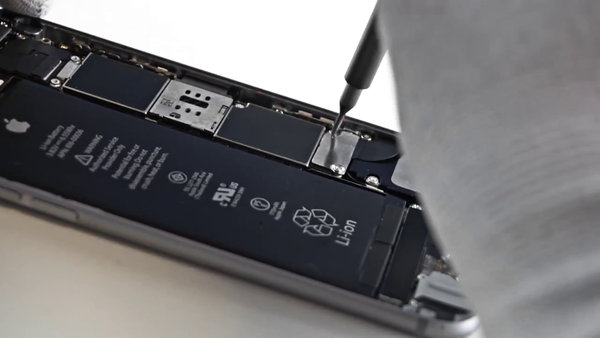

Schritt 3 Entfernen der Schrauben der Batteriehalterung
Entfernen Sie die folgenden Schrauben am Ende des Batterieanschlusses:
- erste 2,9-mm-Schraube
- Zweite Schraube 2,2 mm

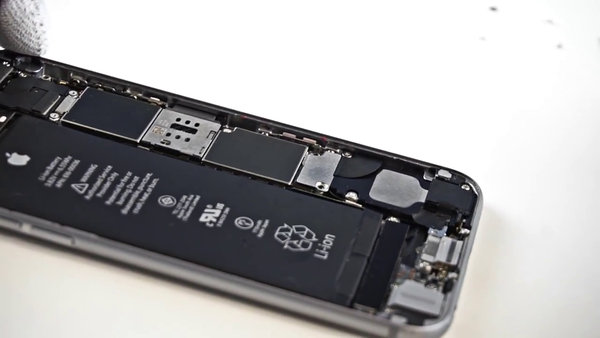

Schritt 4 Trennen Sie die Metallhalterung des Batterieanschlusses
Trennen Sie die Metallhalterung des Batterieanschlusses vom iPhone.

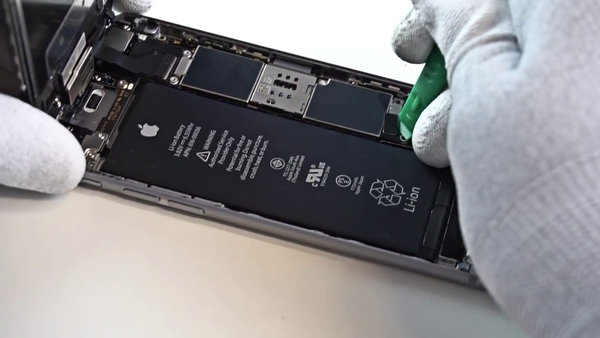

Schritt 5 Trennen Sie den Batteriestecker
Ziehen Sie den Batterieanschluss mit einem Kunststoffspatel vorsichtig aus seiner Buchse auf der Hauptplatine.
Achten Sie darauf, dass Sie nur den Batteriestecker abziehen und nicht den gesamten Stecker auf der Hauptplatine entfernen.

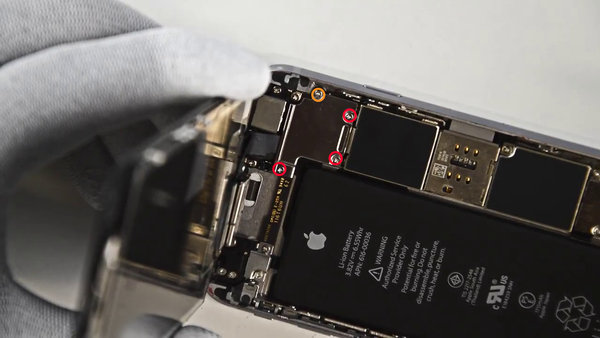

Schritt 6 Entfernen der Schrauben der Kabelhalterung von der LCD-Baugruppe
Lösen Sie die folgenden vier Schrauben, mit denen die Kabelhalterung der Frontplattenbaugruppe befestigt ist:
- Drei Schrauben mit einem Durchmesser von 1,2 mm
- Eine Schraube 2,8 mm
Eine falsche Platzierung dieser Schrauben beim Zusammenbau führt zu dauerhaften Schäden an der Hauptplatine Ihres iPhone.

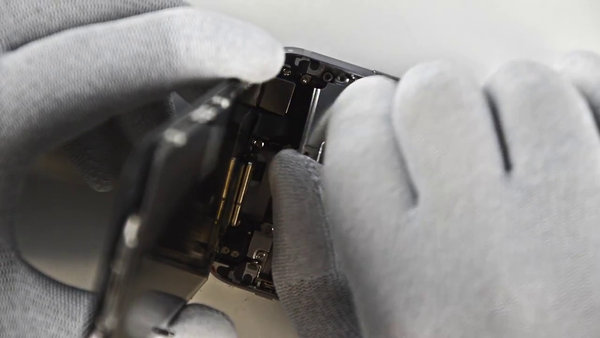

Schritt 7 Abnehmen der Kabelhalterung des LCD-Sets
Entfernen Sie die Kabelhalterung der Frontplatte von der Hauptplatine.

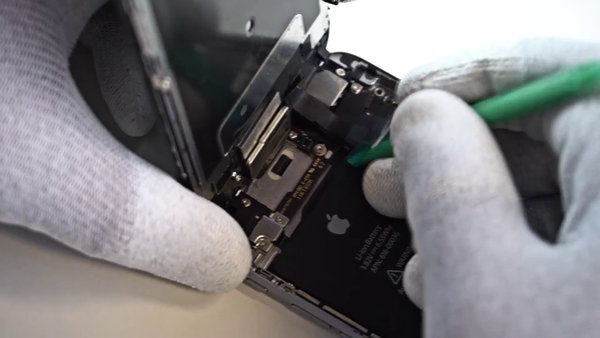

Schritt 8 Trennen Sie den Anschluss der Frontkamera
Verwenden Sie einen Spudger oder einen Fingernagel, um den Stecker der Frontkamera und den Stecker des Sensorkabels zu trennen.

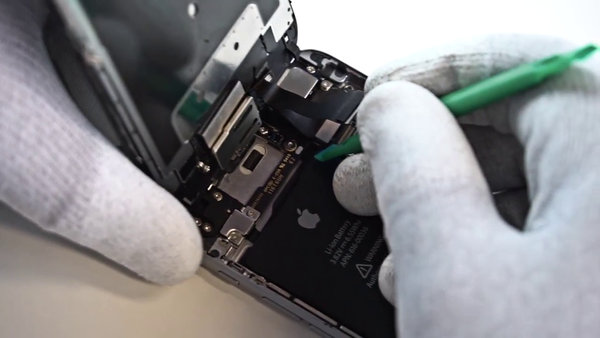

Schritt 9 Trennen Sie den Stecker des Touchglases
Verwenden Sie das flache Ende des Spudgers, um den Anschluss des Touchglases zu lösen.
Drücken Sie beim Wiederanschließen des Touch-Glas-Steckers nicht auf die Mitte des Steckers. Drücken Sie auf ein Ende des Steckers und dann auf das gegenüberliegende Ende. Wenn Sie in der Mitte des Steckers drücken, kann das Bauteil verbogen und der Stecker beschädigt werden.

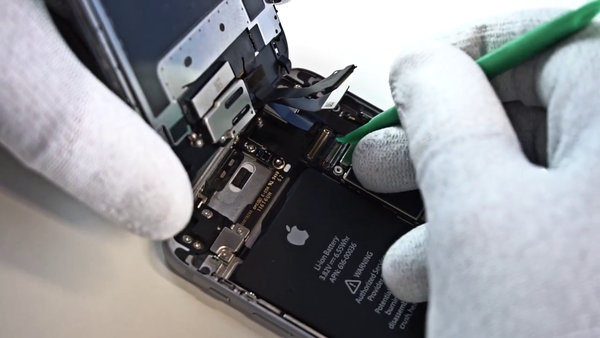

Schritt 10 Trennen Sie das LCD-Kabel
Vergewissern Sie sich, dass die Batterie abgeklemmt ist, bevor Sie das Kabel abklemmen oder wieder anstecken.
Ziehen Sie den Stecker des LCD-Kabels mit einem Spatel oder einem Fingernagel ab.
Wenn Sie das Telefon wieder zusammenbauen, kann das Display-Datenkabel aus dem Anschluss herausspringen. Dies kann zu weißen Linien oder einem leeren Bildschirm führen, wenn Sie das Telefon wieder einschalten. Schließen Sie in diesem Fall einfach das Kabel wieder an und starten Sie das Telefon neu. Die beste Möglichkeit, Ihr Telefon wieder zum Laufen zu bringen, ist, den Akkuanschluss zu trennen und wieder anzuschließen.

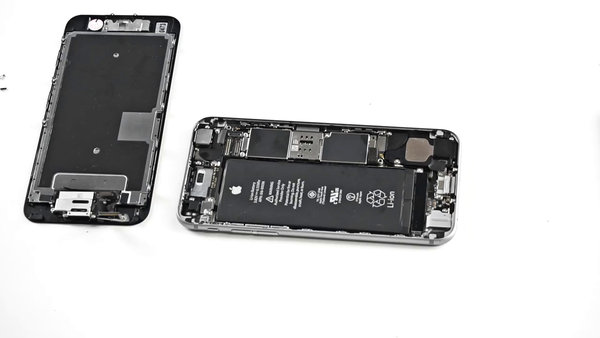

Schritt 11 Die LCD-Baugruppe und das hintere Gehäuse abnehmen
Trennen Sie das LCD-Gerät vom hinteren Gehäuse.

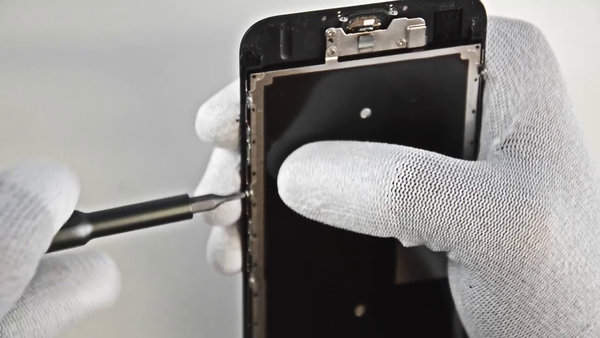

Schritt 12 Abnehmen der LCD-Abdeckung
Entfernen Sie die 9 Schrauben um den Umfang der LCD-Abdeckung mit einem PH000-Schraubendreher

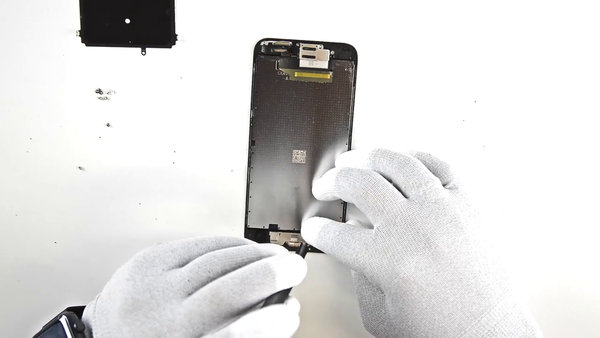

Schritt 13 Home-Taste
Lösen Sie die 3 x 1,7 mm Kreuzschlitzschrauben, mit denen die Abdeckung der Home-Taste befestigt ist.
Heben Sie das kleine Stück der Abdeckung der Home-Taste an, bis Sie einen kleinen Schnabel sehen.
Schieben Sie die Abdeckung von der EMI-Abschirmung und entfernen Sie sie.

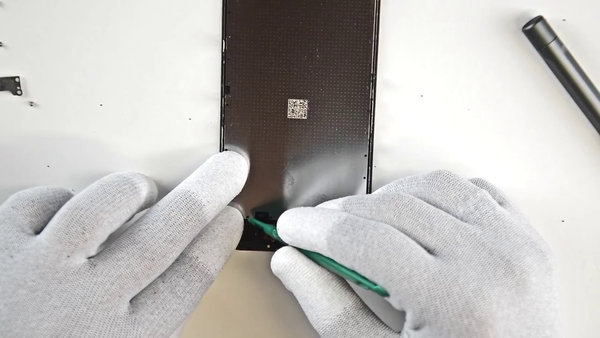

Schritt 14 Trennen Sie die Verbindung zur Home-Taste
Verwenden Sie den Spudger, um den Anschluss der Home-Taste von der Anzeigetafel zu trennen.
Drücken Sie vorsichtig auf die Home-Taste an der Seite des Displays und lösen Sie sie langsam vom Bedienfeld.
Der Gummirand der Home-Taste ist sehr dünn und kann reißen. Lösen Sie ihn daher langsam und gleichmäßig.
Trennen Sie mit dem scharfen Ende des Spudgers das flexible Kabel der Home-Taste vom Bedienfeld und entfernen Sie es vom Bedienfeld.

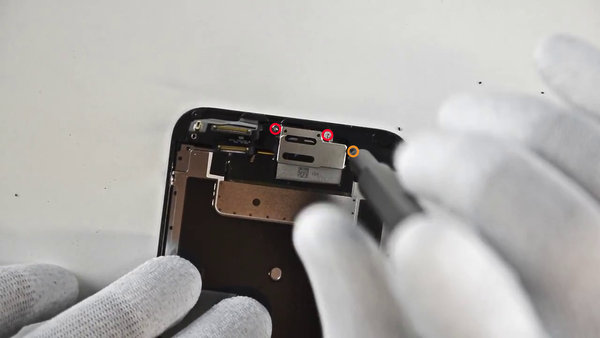

Schritt 15 Abnehmen der Hörerabdeckung
Entfernen Sie die 3 Kreuzschlitzschrauben von der Hörerabdeckung.
(rot) zwei 2,3 mm Schrauben
(orange) 1,3 mm Schraube
Entfernen Sie die Hörerabdeckung.
Schritt 16 Abnehmen der Hörerabdeckung
Entfernen Sie die 3 Kreuzschlitzschrauben von der Hörerabdeckung.
(rot) zwei 2,3 mm Schrauben
(orange) 1,3 mm Schraube
Entfernen Sie die Hörerabdeckung.

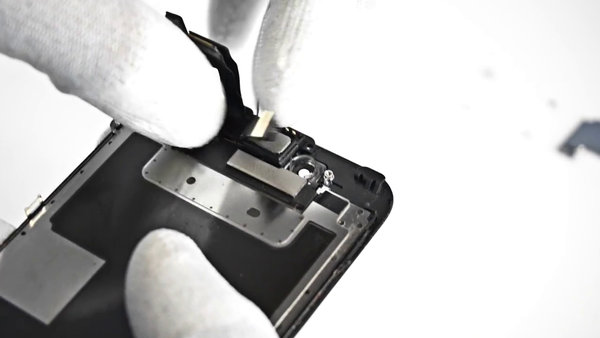

Schritt 17 Aufklappen der Frontkamera
Heben Sie die Frontkamera mit dem flachen Ende des Spudger-Werkzeugs aus ihrer Position an der Frontplatte.

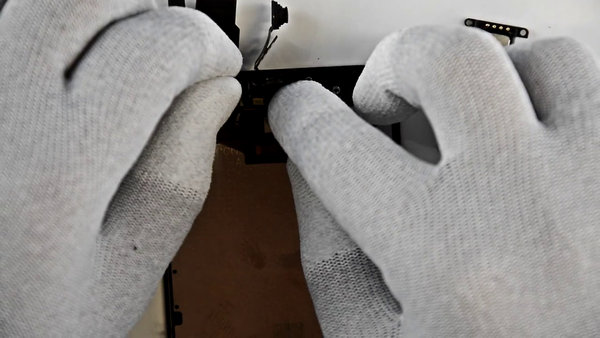

Schritt 18 Entfernen der Frontkamera und des Näherungssensors
Ziehen Sie langsam den Annäherungssensor und die Frontkamera ab. Verwenden Sie eine Pinzette, um die Kunststoffkappe des Sensors zu entfernen.

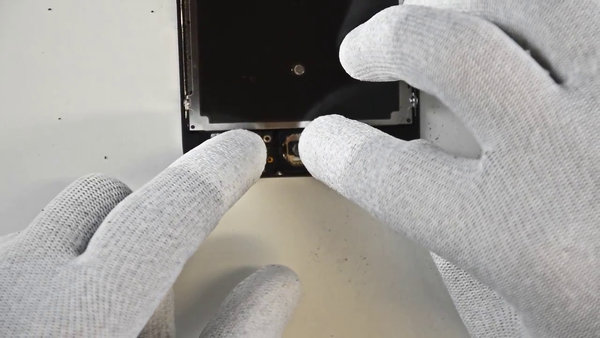

Schritt 19 Einfügen der neuen Home-Taste
Setzen Sie die Home-Taste in das neue Bedienfeld ein und verfahren Sie in umgekehrter Reihenfolge, um es auf dem Gerät zu installieren.
