Ersetzen des iPhone6S-Ladeanschlusses

Bevor Sie das iPhone auseinandernehmen, entladen Sie die Batterie auf unter 25 %. Ein geladener Lithium-Ionen-Akku kann Feuer fangen oder explodieren, wenn Sie ihn versehentlich zerlegen.

Schalten Sie Ihr iPhone aus.

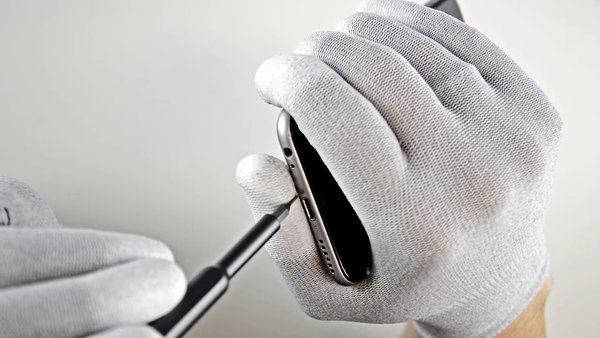

Entfernen Sie die 2 3,4-mm-P2-Pentalobe-Schrauben am Lightning-Anschluss.

Das iPhone 6s-Display wird mit einer dünnen Klebelinie um den gesamten Rand herum an das Gerät geklebt. Wenn Sie es nach der Reparatur behalten wollen, können Sie es als Ersatzteil kaufen und wieder einbauen. Wenn Sie sich dafür entscheiden, den Klebstoff nicht zu ersetzen, sollten Sie dennoch keine Unterschiede in der Funktionalität feststellen.

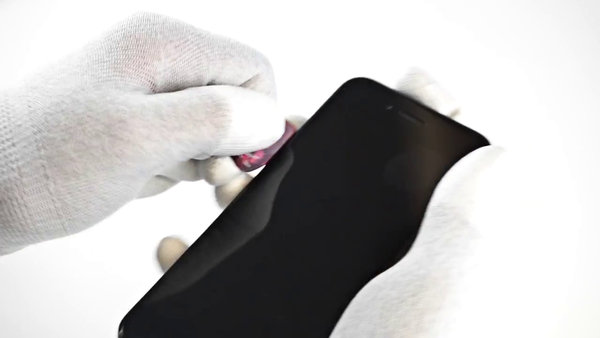

Drücken Sie den Saugnapf am unteren linken Rand des Displays. Achten Sie darauf, dass Sie die Home-Taste nicht abdecken.

Stellen Sie sicher, dass der Saugnapf vollständig auf dem Bildschirm sitzt und gut abdichtet.

Ziehen Sie den Saugnapf so, dass das Ende der Frontplatte etwas von den hinteren Gehäusen entfernt ist.

Lassen Sie sich viel Zeit und wenden Sie eine solide, konstante Kraft an.

Wenn das Display zu fest klebt, erhitzen Sie es vorsichtig mit einem Föhn, um den Kleber zu lösen.

Beginnen Sie mit dem Spudger, das hintere Gehäuse vorsichtig nach unten von der LCD-Baugruppe zu entfernen, während Sie weiterhin mit dem Saugnapf ziehen.

Führen Sie den Plastikstößel vorsichtig zwischen den Rändern des LCD-Sets und das hintere Gehäuse Ihres iPhones, während Sie es mit dem Saugnapf vorsichtig nach oben ziehen.

Trennen Sie dann den Saugnapf vom Display.

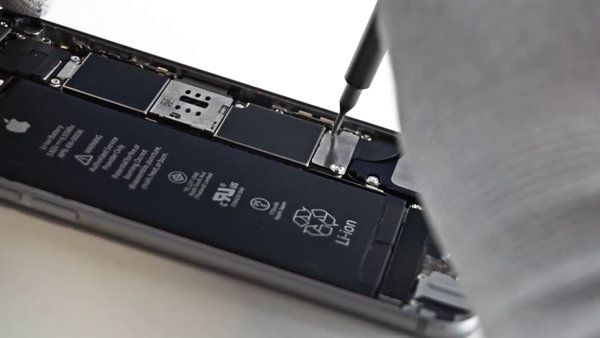

Entfernen Sie die folgenden Schrauben am Ende des Batterieanschlusses:

• erste 2,9-mm-Schraube
• Zweite Schraube 2,2 mm

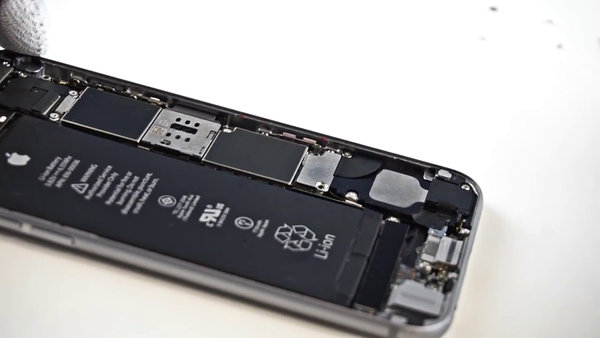

Trennen Sie die Halterung des Batterieanschlusses vom iPhone.

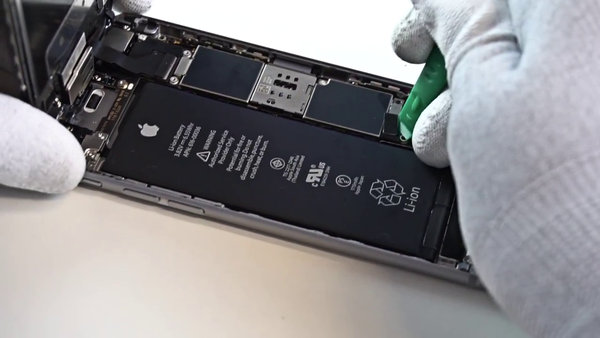

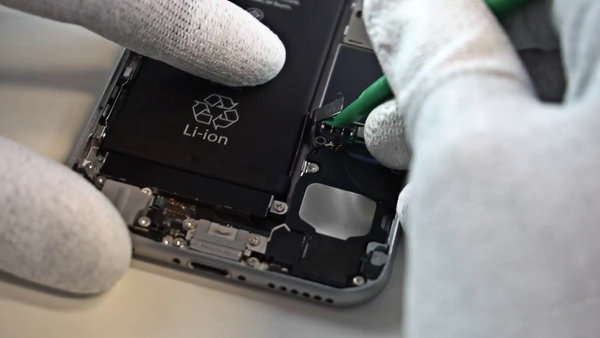

Ziehen Sie den Batterieanschluss mit einem Kunststoffspatel vorsichtig aus seiner Buchse auf der Hauptplatine.

Achten Sie darauf, dass Sie nur den Batteriestecker abziehen und nicht den gesamten Stecker auf der Hauptplatine entfernen. Wenn Sie den Sockel der Logikplatine fallen lassen, können Sie den Stecker komplett abreißen.

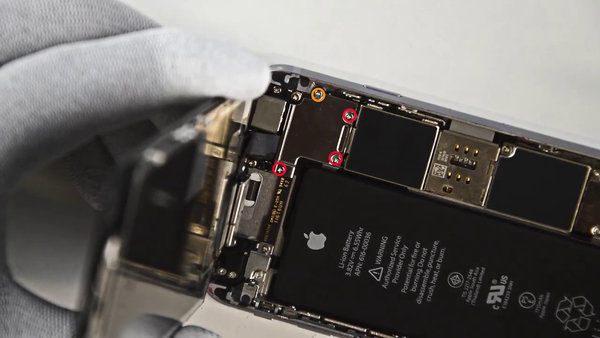

Lösen Sie die folgenden vier Schrauben, mit denen die Kabelhalterung der Frontplattenbaugruppe befestigt ist:

• Drei Schrauben mit einem Durchmesser von 1,2 mm
• Eine Schraube 2,8 mm

Eine falsche Platzierung dieser Schrauben beim Zusammenbau führt zu dauerhaften Schäden an der Hauptplatine Ihres iPhone.

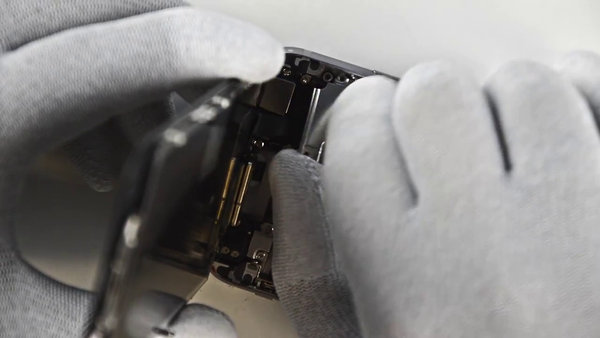

Entfernen Sie die Kabelhalterung der Frontplatte von der Hauptplatine.

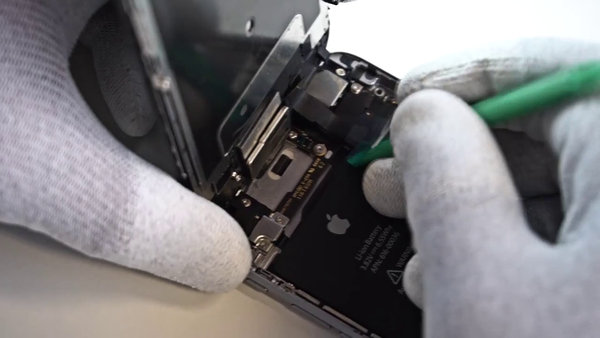

Verwenden Sie einen Spudger oder einen Fingernagel, um den Stecker der Frontkamera und den Stecker des Sensorkabels zu trennen.

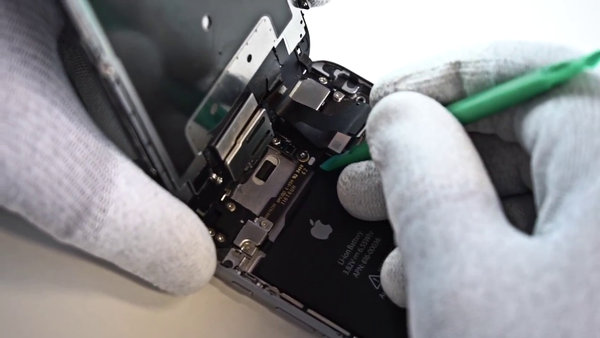

Verwenden Sie das flache Ende des Spudgers, um den Anschluss des Touchglases zu lösen.

Drücken Sie beim Wiederanschließen des Touch-Glas-Steckers nicht auf die Mitte des Steckers. Drücken Sie auf ein Ende des Steckers und dann auf das gegenüberliegende Ende. Wenn Sie in der Mitte des Steckers drücken, kann das Bauteil verbogen und der Stecker beschädigt werden.

Vergewissern Sie sich, dass die Batterie abgeklemmt ist, bevor Sie das Kabel abklemmen oder wieder anstecken.

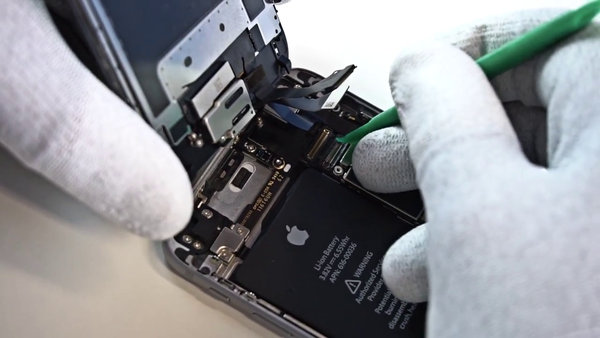

Ziehen Sie den Stecker des LCD-Kabels mit einem Spatel oder einem Fingernagel ab.

Wenn Sie das Telefon wieder zusammenbauen, kann das Display-Datenkabel aus dem Anschluss herausspringen. Dies kann zu weißen Linien oder einem leeren Bildschirm führen, wenn Sie das Telefon wieder einschalten. Schließen Sie in diesem Fall einfach das Kabel wieder an und starten Sie das Telefon neu. Die beste Möglichkeit, Ihr Telefon wieder zum Laufen zu bringen, ist, den Akkuanschluss zu trennen und wieder anzuschließen.

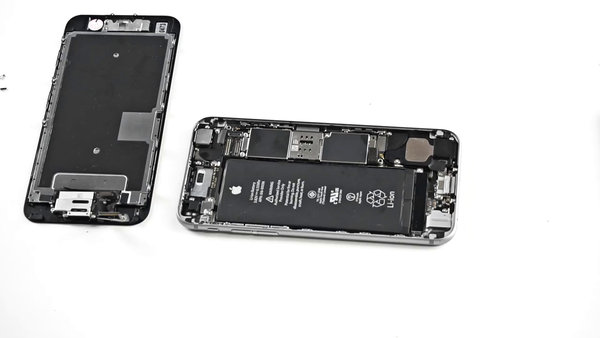

Trennen Sie das LCD-Gerät vom hinteren Gehäuse.

Führen Sie das flache Ende des Spudger-Werkzeugs unter das Flachkabel des Lightning-Anschlusses. Heben Sie ihn an, um ihn von der Hauptplatine zu trennen.

Scoateți cele două șuruburi Philips de 1,5 mm care țin Engine-ul Taptic în poziție. Scoateți Engine-ul Taptic din telefon.

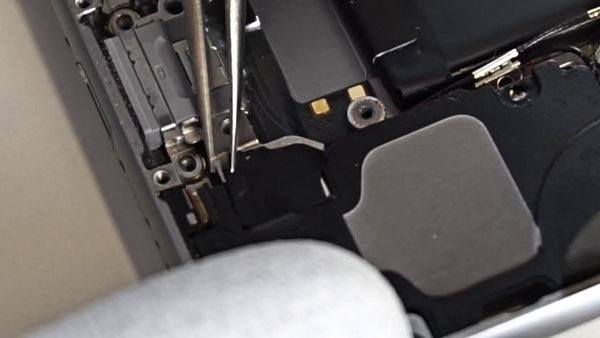

Verwenden Sie eine Pinzette, um das Klebeband an der WiFi-Antennenabdeckung zu entfernen.

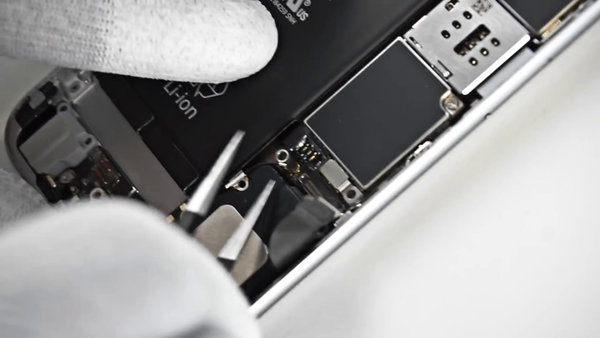

Verwenden Sie die Spitze des Spudger-Werkzeugs, um das Antennenkabel von seiner Position in der oberen rechten Ecke der Hauptplatine zu trennen. Dasselbe gilt für das Antennenkabel in der unteren linken Ecke in der Nähe der Batterie.

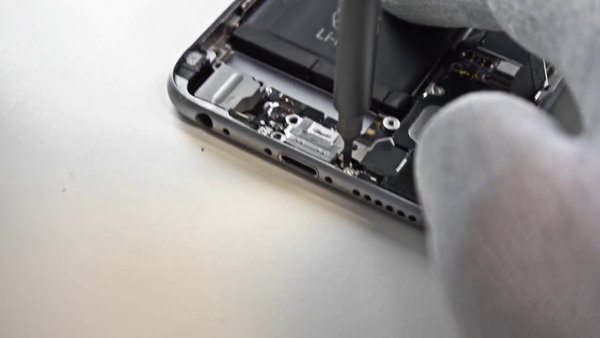

Lösen Sie die folgenden Schrauben:

• (rot) zwei 2,6-mm-Schrauben
• (orange) zwei 2,3 mm Schrauben
• (gelb) 3 mm Schraube

Entfernen Sie das Lautsprechermodul aus Ihrem Telefon.

Führen Sie das flache Ende des Spudger-Werkzeugs zwischen den Lightning-Anschluss und die hintere Abdeckung ein und entfernen Sie alle Klebereste.

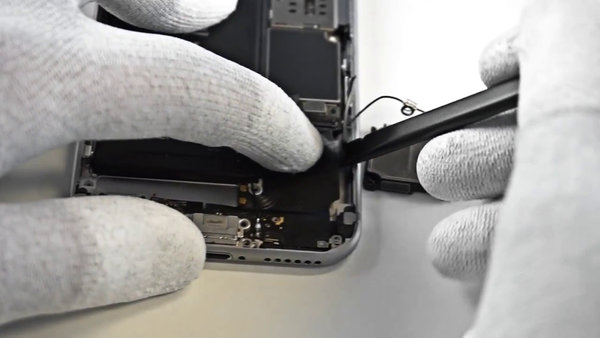

Hebeln Sie mit dem spitzen Ende des Instruments die Buchse und die Mikrofone aus dem Gehäuse.

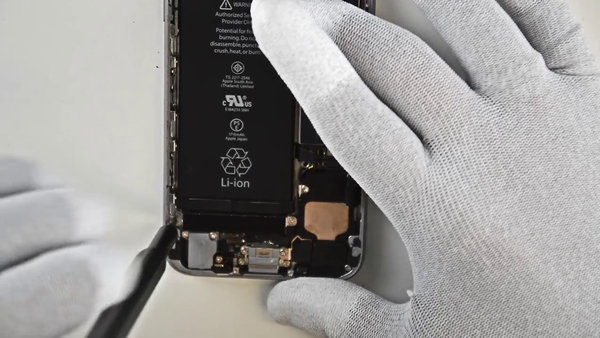

Entfernen Sie das Lightning-Modul aus dem Telefon.

Installieren Sie das neue Modul in umgekehrter Reihenfolge.
