Ersetzen des iPhoneX-Ladeanschlusses

 Bevor Sie beginnen, entladen Sie Ihr iPhone auf unter 25 %. Es besteht Brand- oder Explosionsgefahr, wenn Sie den geladenen Akku zerbrechen.

Schalten Sie Ihr iPhone aus.

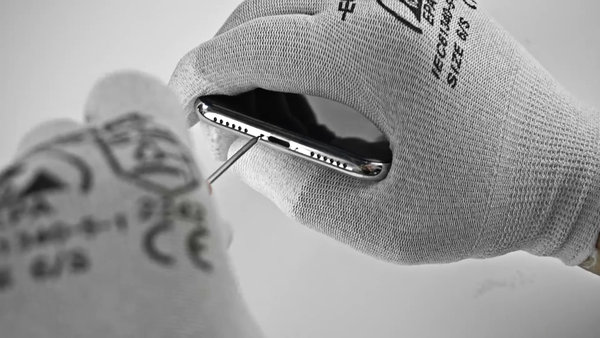

Lösen Sie die beiden 6,9-mm-Pentalobe-Schrauben an der Unterseite des iPhone.

Durch Erhitzen löst sich die Klebeschicht, mit der das Display verklebt ist, und es lässt sich leichter öffnen.

Erhitzen Sie die Unterkante des Geräts mit einem Föhn für ca. 60 Sekunden. Dadurch wird der vorhandene Kleber gelockert.

Fénom nahrejte spodnú hranu zariadenia cca 60 sekúnd. To uvoľní lepidlo, ktoré sa tam nachádza.

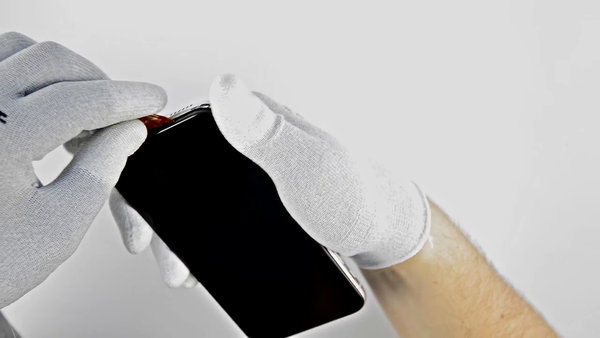

Führen Sie das Plektrum in den Spalt ein.

Der wasserfeste Klebstoff, der das Display an Ort und Stelle hält, ist sehr stark, und die Schaffung dieser Lücke erfordert einen erheblichen Kraftaufwand. Bewegen Sie das Display gegebenenfalls auf und ab, um es zu lockern und genügend Platz für den Spudger zu schaffen.

Bewegen Sie den Stift vorsichtig nach links in die Lücke an der Unterkante des iPhone.

Kippen Sie den Stift vorsichtig, um den Abstand allmählich zu vergrößern.

Wischen Sie auf der linken Seite des iPhones von unten nach oben zum oberen Rand. Gehen Sie noch nicht direkt zur Sache.

Gehen Sie auf die rechte Seite des Geräts und trennen Sie das Display mit einer ähnlichen Bewegung wie zuvor von der Abdeckung.

Stecken Sie das Plektrum nicht zu tief ein, Sie könnten die Displaykabel auf dieser Seite des Geräts beschädigen. Setzen Sie es nicht breiter als die Breite des Anzeigerahmens ein.

Streichen Sie mit dem Plektrum über die Oberseite des Displays, um den letzten Kleber zu entfernen.

Gehen Sie auch an dieser Stelle nicht tiefer als bis zum Rand des Displays, Sie könnten die oberen Sensoren beschädigen.

Die Oberseite kann schwierig zu trennen sein. Trennen Sie gegebenenfalls das Display vom Klebstoff, indem Sie es vorsichtig bewegen, bis es sich löst.

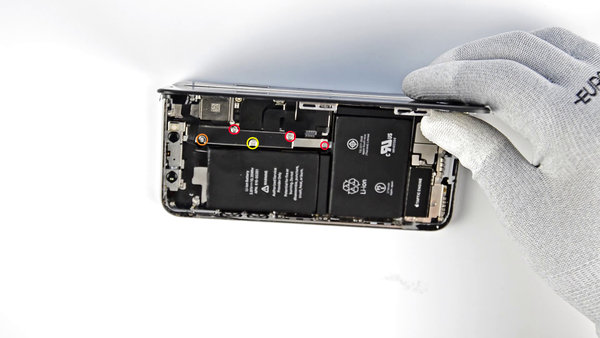

Lösen Sie die fünf Y000-Schrauben, die die Abdeckung des Motherboard-Anschlusses halten:

3x 1,1 mm schrauben •

1x 3,1 mm schraube •

1x 3,7 mm schraube •

Notieren Sie sich dabei, wo jede Schraube sitzt. Wenn Sie sie beim Wiedereinbau verwechseln, könnten Sie Ihr Gerät beschädigen.

Nehmen Sie die Abdeckung von Ihrem Telefon ab.

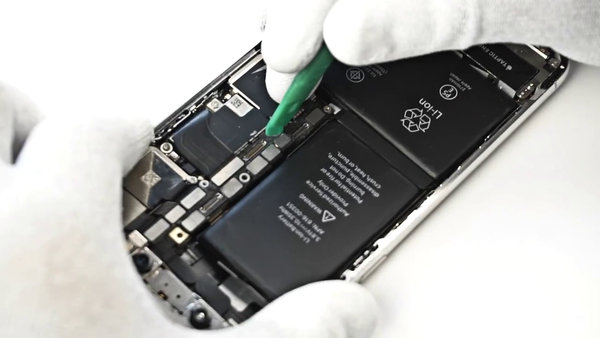

Trennen Sie den Batterieanschluss von der Hauptplatine mit der Spitze des Spudger-Werkzeugs oder Ihrem Fingernagel

 Versuchen Sie, das schwarze Silikon, das diesen und andere Anschlüsse umgibt, nicht zu beschädigen. Dieses Silikon bietet zusätzlichen Schutz vor Wasser.

Bewegen Sie den Stecker vorsichtig von der Hauptplatine und anderen Anschlüssen weg, um Kontakt und einen möglichen Kurzschluss zu vermeiden.

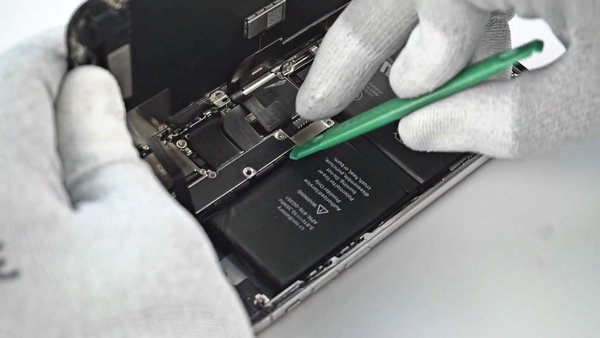

Trennen Sie mit der Spitze eines Spatels oder Ihrem Fingernagel die Stecker : des vorderen Sensormoduls, des OLED-Panels und des Touch-Glases.

Das Flexkabel wird einfach aufgeklebt.

Heben Sie das Flexkabel vorsichtig an, bis sich der Kleber ablöst.

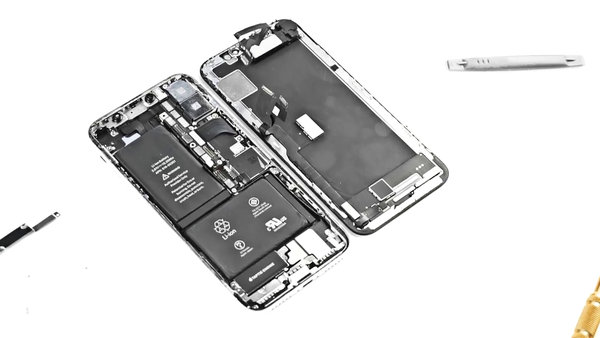

Trennen Sie den Displayteil von der hinteren Abdeckung.

Der iPhone X-Akku wird mit 4 doppelseitigen Klebebändern befestigt, eines auf der Oberseite des Akkus und drei auf der Unterseite.

Jedes Band hat ein schwarzes Ende, das auf die Oberseite der Taschenlampe geklebt ist, damit man sie leicht unterscheiden kann.

Ziehen Sie das Ende des ersten Bandes ab, das sich unten links an der Taschenlampe befindet.

Verwenden Sie eine abgerundete Pinzette oder Ihre Fingernägel, um eine Beschädigung der Batterie zu vermeiden.

Das Gleiche gilt für die anderen Enden an der Unterseite der Batterie.

Achten Sie darauf, dass der Lautsprecheranschluss unter dem mittleren Klebeband nicht beschädigt wird.

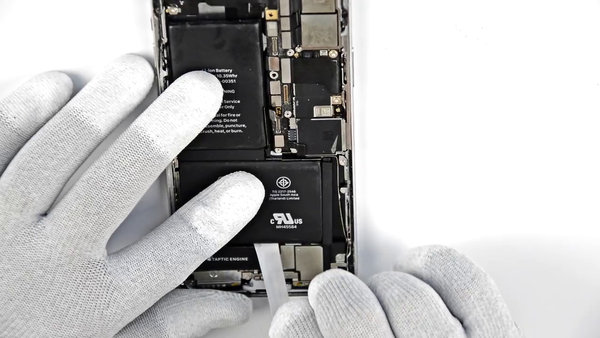

Ziehen Sie den ersten Streifen links am unteren Rand der Taschenlampe mit den Fingern und ziehen Sie ihn unter der Taschenlampe in Richtung der Unterseite des iPhone heraus.

Ziehen Sie langsam und gleichmäßig, bis sich das Band vollständig unter der Taschenlampe löst. Ziehen Sie in einem maximalen Winkel von 60° oder weniger.

Das Band neigt dazu, seine ursprüngliche Länge wieder anzunehmen. Wenn es herausrutscht, wickeln Sie es wieder ein und ziehen Sie weiter.

Wiederholen Sie den Vorgang für das Band auf der rechten Seite des Geräts, wobei Sie das mittlere Band bis zum Schluss aufheben.

Achten Sie beim Abziehen des letzten Bandes darauf, dass es nicht am Flexkabel kleben bleibt.

Machen Sie dasselbe mit dem allerletzten Klebeband auf der Oberseite der Batterie.

Dieses Band liegt sehr nahe an der Face ID Hardware. Wenn es beschädigt wird, kann nur Apple das Gerät reparieren, seien Sie also vorsichtig.

Halten Sie die Batterie beim Entfernen des Klebebands vorsichtig fest, damit sie nicht aus dem Gerät herausspringt.

Wenn Sie alle Bänder erfolgreich entfernt haben, überspringen Sie den nächsten Schritt.

Nehmen Sie den Akku aus Ihrem Telefon heraus. Bringen Sie beim Wiedereinbau der Batterie neue doppelseitige Klebebänder an.

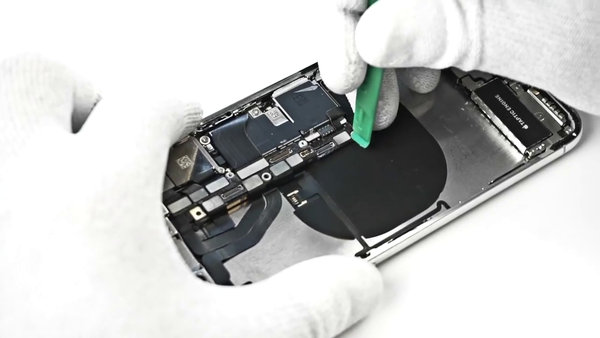

Ziehen Sie mit der Spitze eines Spudgers oder Ihrem Fingernagel den Stecker aller Flexkabel ab.

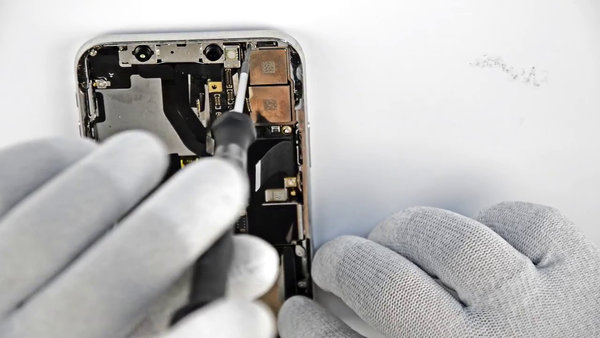

Lösen Sie die 2 Schrauben, mit denen die Kameraabdeckung befestigt ist, und verwenden Sie das Spudger-Werkzeug, um das Flexkabel zu entfernen.

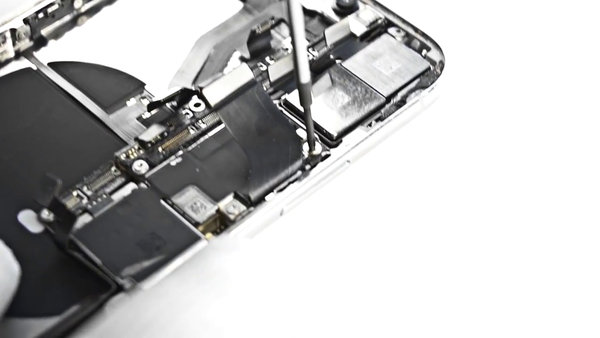

Lösen Sie die 3 Schrauben PH000, die die Grundplatte halten, und entfernen Sie sie.

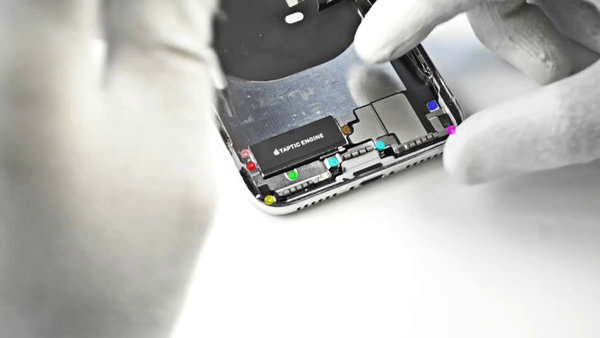

Lösen Sie die 9 Schrauben, die den Ladeanschluss halten:

2x Y000 1.9 mm •

1x Y000 1.2 mm •

1x Y000 1.6 mm •

1x Y000 2.1 mm •

1x Phillips 2.4 mm •

1x Phillips 1.7 mm •

1x Phillips 1.5 mm •

1x Phillips 2.3 mm •

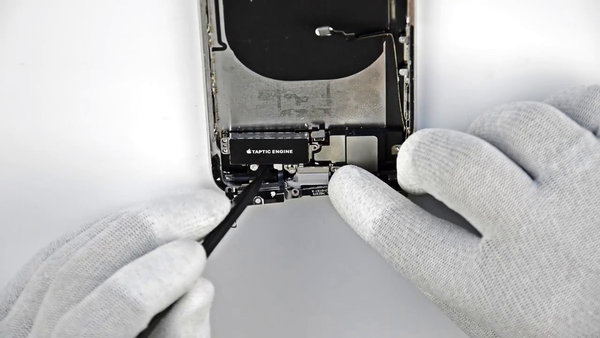

Trennen Sie die Erdung des Flexkabels vom Telefon und entfernen Sie die Abdeckplatte.

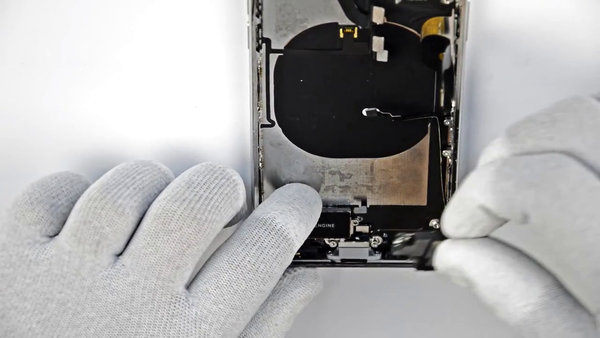

Trennen Sie die flexiblen Kabel der Taptic Engine und die Lautsprecherkabel. Dann nehmen Sie sie heraus.

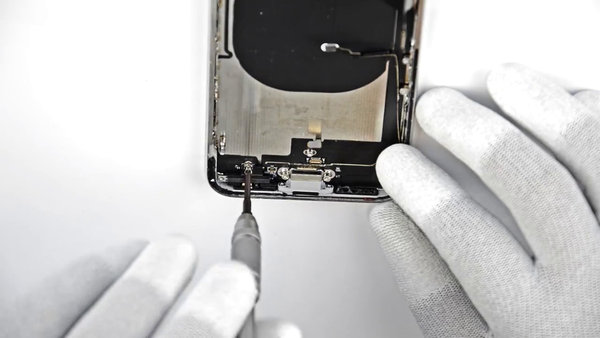

Lösen Sie die 9 Schrauben PH000, die den Ladeanschluss und das Barometer halten.

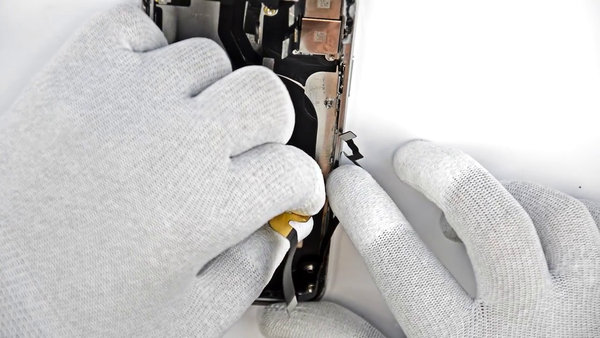

Ziehen Sie das Flexkabel des Ladesteckers vorsichtig ab und entfernen Sie den Stecker

Befolgen Sie beim Wiedereinbau diese Anweisungen in umgekehrter Reihenfolge.
