Das Display des Huawei P20 Pro austauschen

Hinzugefügt zu 15.03.2023

Technische Schwierigkeit

mittlerer

Dauer des Verfahrens

50 Minuten - 2 Stunden

Anzahl der Schritte im Tutorial

10

Notwendige Ersatzteile

Ersatzwerkzeuge

Füge alle Hinzu

Das Gerät muss vor der Inbetriebnahme auf unter 25 % entladen werden, da sich der geladene Lithium-Ionen-Akku bei versehentlichem Durchschneiden entzünden und/oder explodieren kann.


Wenn Sie das Gerät öffnen, wird die Wasserdichtigkeit beeinträchtigt. Wenn Sie es nicht austauschen, funktioniert das Gerät zwar, ist aber nicht wasserdicht.


Bei der Reparatur wird der Klebstoff, der einige Komponenten des Geräts zusammenhält, aufgebrochen. Reinigen Sie alle Klebstoffreste gründlich und verwenden Sie neuen Klebstoff, bevor Sie das Gerät wieder zusammenbauen.

Schritt 1

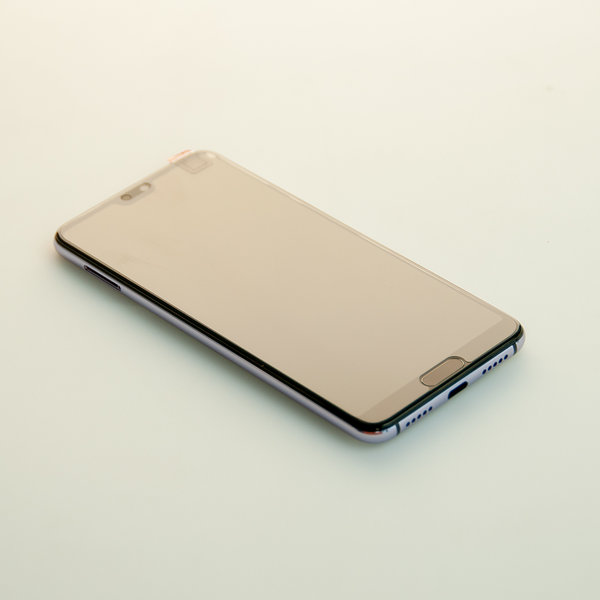

Öffnung

Öffnung
  • das Gerät ausschalten
  • Erhitzen Sie die Rückscheibe mit einer Heißluftpistole oder einem Fön, um den Klebstoff darunter aufzuweichen.

Achten Sie darauf, das Gerät nicht zu überhitzen. Das OLED-Display und der Akku sind anfällig für Hitzeschäden.

Schritt 2

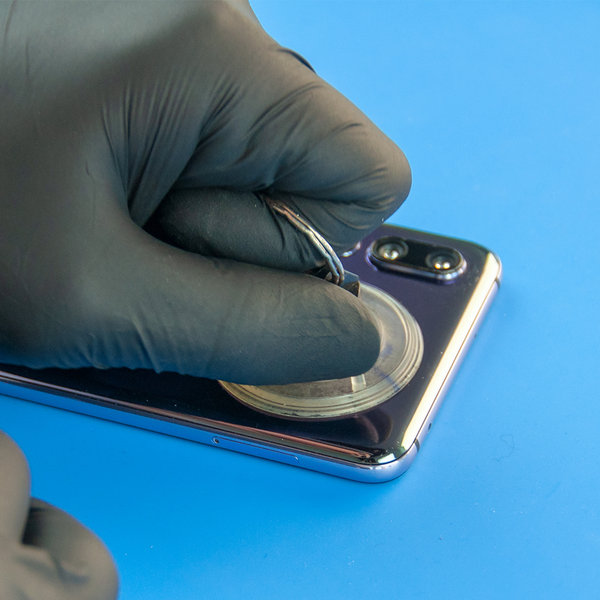

Öffnung 2

Öffnung 2
Öffnung 2 #1
Öffnung 2 #2
  • Saugnapf an der Oberkante der Rückseite
  • ziehen Sie den Saugnapf, um einen kleinen Spalt zwischen der Rückseite und dem Mittelrahmen zu schaffen
  • Das Plektrum in den Spalt einführen

 Stecken Sie es nicht zu tief ein, da Sie sonst die internen Komponenten des Geräts beschädigen könnten.

  • Schieben Sie das Plektrum um den Rand des Geräts herum, um den Klebstoff, der das hintere Glas hält, zu lösen

 Wenn Sie Schwierigkeiten haben, den Kleber zu lösen, erwärmen Sie die Rückseite erneut.

Schritt 3

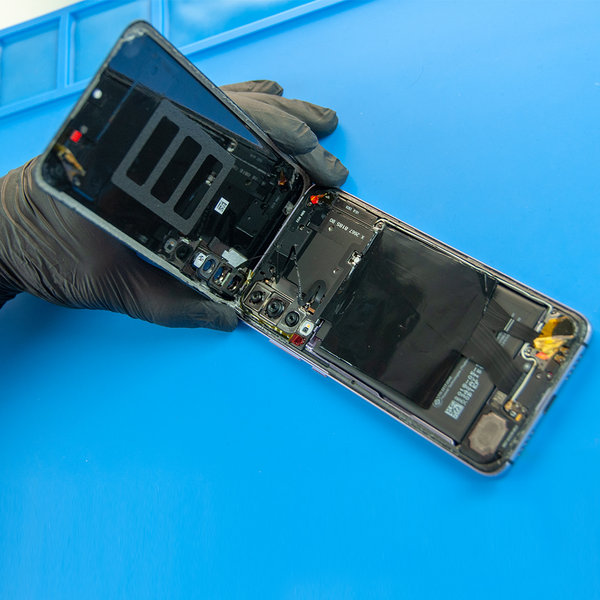

Öffnung 3

Öffnung 3
Öffnung 3 #1
Öffnung 3 #2
  • die Rückseite vorsichtig herausnehmen

 Trennen Sie das hintere Glas noch nicht vollständig ab, da das Kabel des Näherungssensors noch über die hintere Kamera mit dem Glas verbunden ist.

  • mit der flachen Seite des Spudgers das Flexkabel des Näherungssensors abtrennen
  • Entfernen Sie die Rückseite

 bei der Wiedermontage vor dem Auftragen des neuen Klebers die Reste des alten Klebers mit Isopropylalkohol und einem fusselfreien Tuch reinigen

Schritt 4

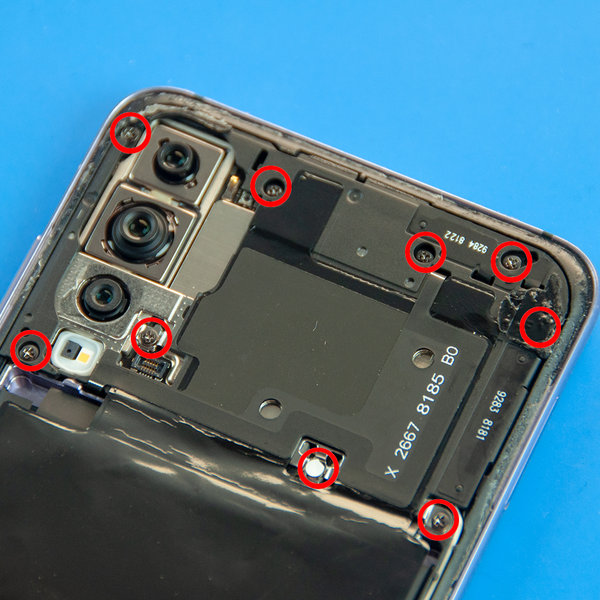

Hauptplatine und NFC-Abdeckplatte

Hauptplatine und NFC-Abdeckplatte
Hauptplatine und NFC-Abdeckplatte #1
Hauptplatine und NFC-Abdeckplatte #2
  • entfernen
    • 9x Kreuzschlitzschraube #00
  • mit einem Plektrum oder einem Metallöffnungswerkzeug die Abdeckplatte der Bodenplatte zuerst auf der linken, dann auf der rechten Seite aus den Verriegelungen hebeln
  • die Grundplattenabdeckung entfernen

Schritt 5

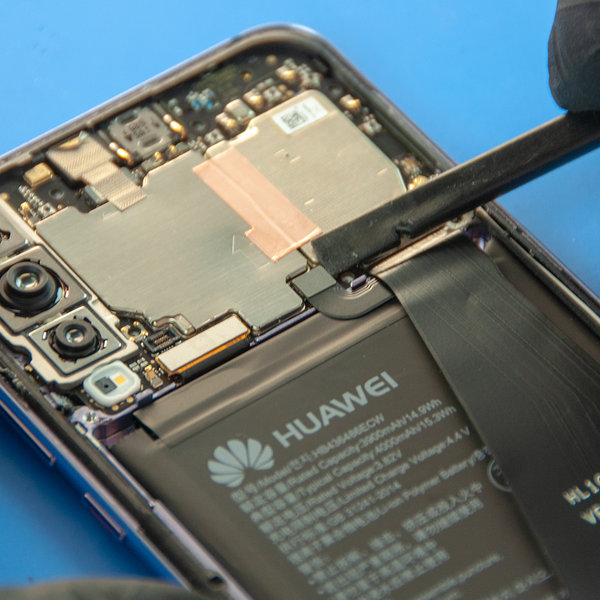

Abklemmen der Batterie

Abklemmen der Batterie
  • mit der flachen Seite des Spudgers das Flexkabel der Batterie abklemmen

Schritt 6

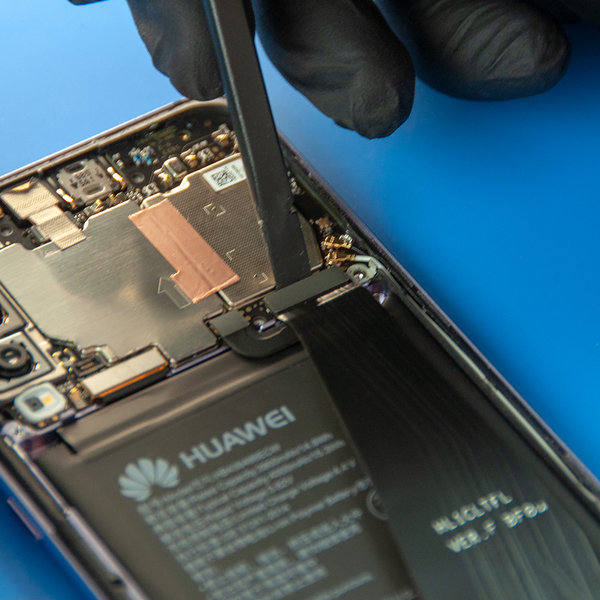

Kabel mit Ladeanschluss verbinden

Kabel mit Ladeanschluss verbinden
Kabel mit Ladeanschluss verbinden #1
Kabel mit Ladeanschluss verbinden #2
Kabel mit Ladeanschluss verbinden #3
Kabel mit Ladeanschluss verbinden #4
Kabel mit Ladeanschluss verbinden #5
  • mit der flachen Seite des Spudgers das Anschlusskabel an der Oberseite des Geräts abziehen
  • entfernen
    • 10x Kreuzschlitzschraube #00
  • die Abdeckplatte der Leiterplatte mit der flachen Seite des Spudgers aufhebeln und entfernen
  • Trennen Sie das Antennenkabel mit der flachen Seite des Spudgers oder mit einer Pinzette
  • Lösen Sie mit der flachen Seite des Spudgers das andere Ende des Anschlusskabels an der Unterseite des Geräts und entfernen Sie es zusammen mit dem Ladeanschluss

Schritt 7

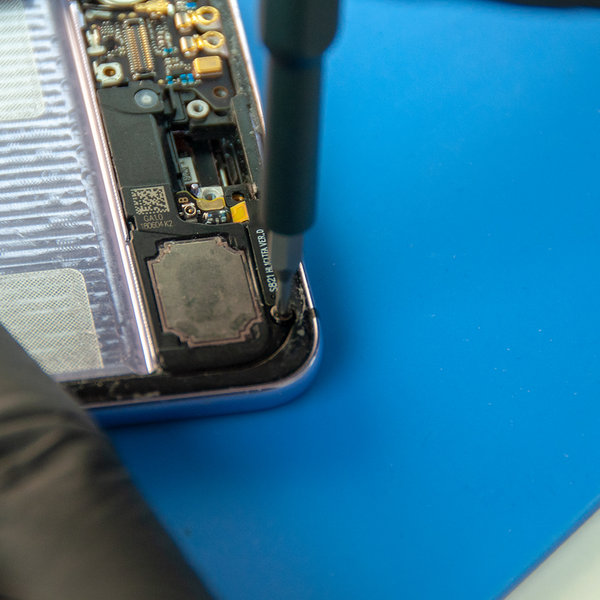

PCB-Platine

PCB-Platine
PCB-Platine #1
PCB-Platine #2
PCB-Platine #3
  • Entfernen Sie die Kreuzschlitzschraube #00 in der unteren linken Ecke
  • mit einer Pinzette das schwarze Koaxialkabel abtrennen und entfernen
  • Heben Sie die flache Seite des Stößels heraus und entfernen Sie die Platine mit einer Pinzette

Schritt 8

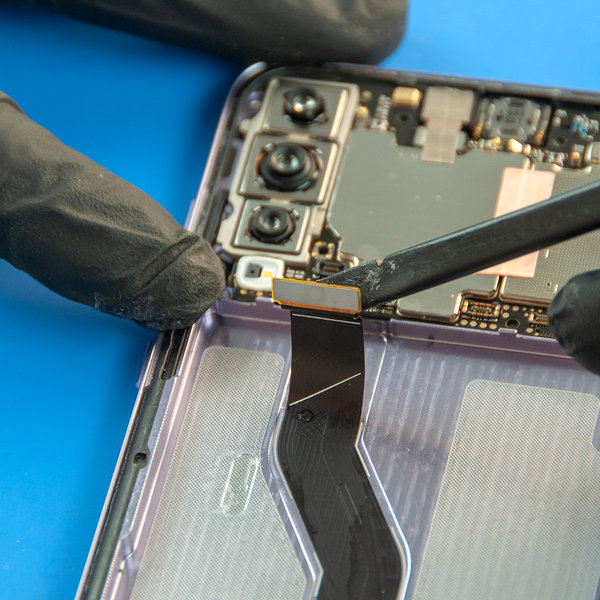

Flexkabelanzeige

Flexkabelanzeige
  • mit der flachen Seite des Spudgers das Flexkabel des Displays aufhebeln und abtrennen

Schritt 9

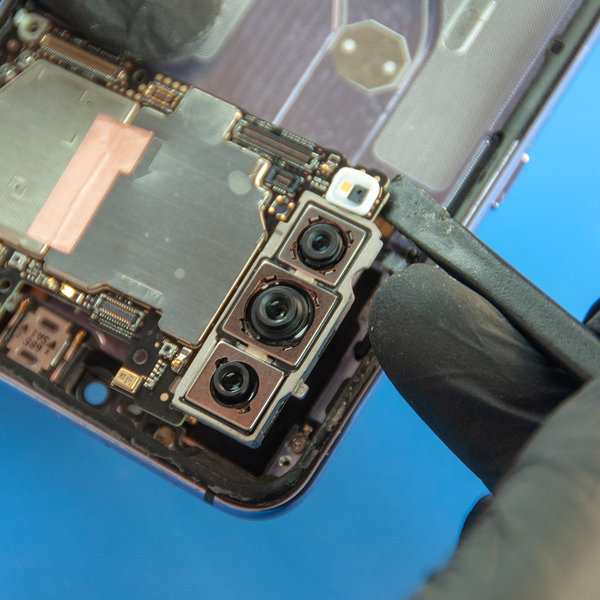

Grundplatte

Grundplatte
  • mit der flachen Seite des Spudgers die Bodenplatte heraushebeln und entfernen

Schritt 10

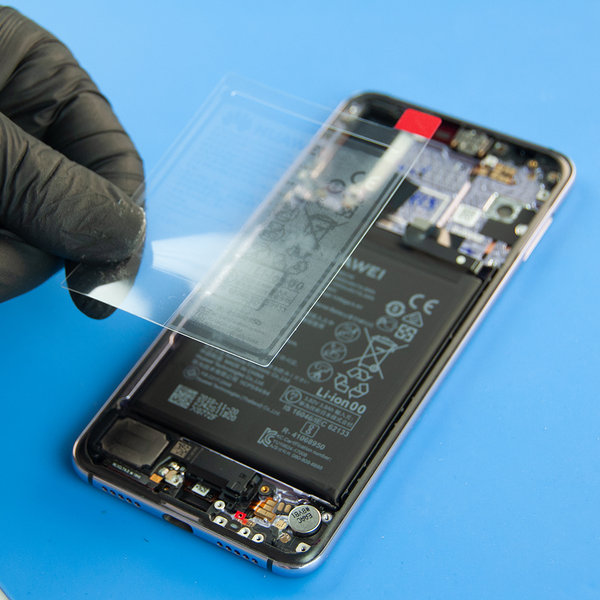

Vorbereitung der neuen Anzeige

Vorbereitung der neuen Anzeige
  • Vergleichen Sie die neue Anzeige mit dem Original
  • alle Abdeckfolien entfernen

 Befolgen Sie beim Wiedereinbau diese Anweisungen in umgekehrter Reihenfolge.
