Ersetzen des Samsung Galaxy S8 LCD-Kits

Hinzugefügt zu 15.03.2023

Technische Schwierigkeit

mittlerer

Dauer des Verfahrens

2-3 stunded

Anzahl der Schritte im Tutorial

14

Notwendige Ersatzteile

Ersatzwerkzeuge

Wenn Sie ein beschädigtes Display haben und es selbst ersetzen möchten, können Sie dieser Anleitung folgen. Alle Ersatzteile können Sie in unserem E-Shop kaufen. In unserem Angebot aus dem E-Shop finden Sie ein komplettes Angebot an Ersatzteilen für Samsung S8 g950F.

Wenn Sie daran interessiert sind, Ihr Samsung S9 zu warten, besuchen Sie eine unserer Filialen und wir werden eine Reparatur veranlassen, während Sie warten.

Schritt 1
Öffnen Sie das Gerät

Öffnen Sie das Gerät
Öffnen Sie das Gerät #1
Öffnen Sie das Gerät #2
Öffnen Sie das Gerät #3
Öffnen Sie das Gerät #4
Öffnen Sie das Gerät #5
Öffnen Sie das Gerät #6
Öffnen Sie das Gerät #7
Öffnen Sie das Gerät #8

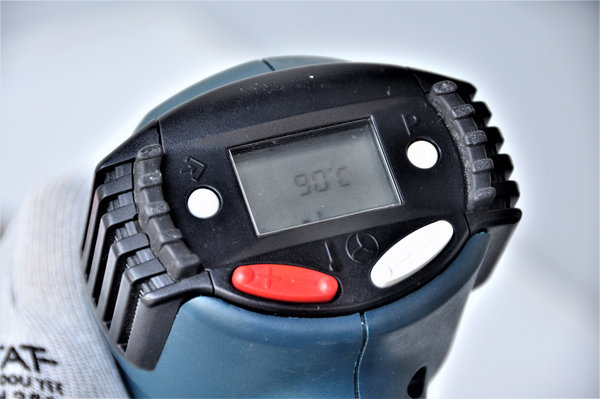

Erhitzen Sie die Heißluftpistole auf 90 Grad und beginnen Sie, das Gerät rundherum zu erhitzen. Setzen Sie den Saugnapf in der Mitte der Batterieabdeckung an und beginnen Sie, sie abzuziehen. Führen Sie das Plektrum in den Schlitz ein und schneiden Sie den Kleber auf die gleiche Weise um den Umfang herum.

Schritt 2

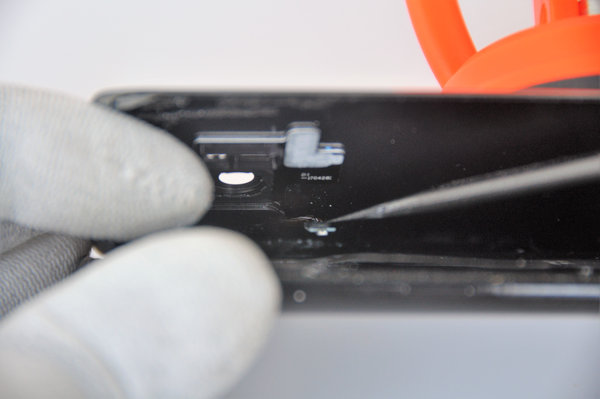

Trennen Sie das flexible Kabel vom Fingerabdrucksensor

Trennen Sie das flexible Kabel vom Fingerabdrucksensor
Trennen Sie das flexible Kabel vom Fingerabdrucksensor #1
Trennen Sie das flexible Kabel vom Fingerabdrucksensor #2

Trennen Sie mit dem Spudger vorsichtig das Flexkabel des Fingerabdrucksensors und nehmen Sie die Batterieabdeckung vom Rahmen ab.

Schritt 3

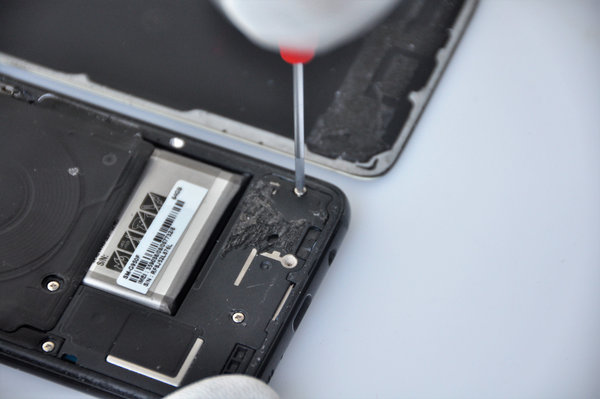

Lösen Sie die Schrauben

Lösen Sie die Schrauben
Lösen Sie die Schrauben #1
Lösen Sie die Schrauben #2
Lösen Sie die Schrauben #3

Lösen Sie alle Schrauben am Umfang des Geräts.

Schritt 4

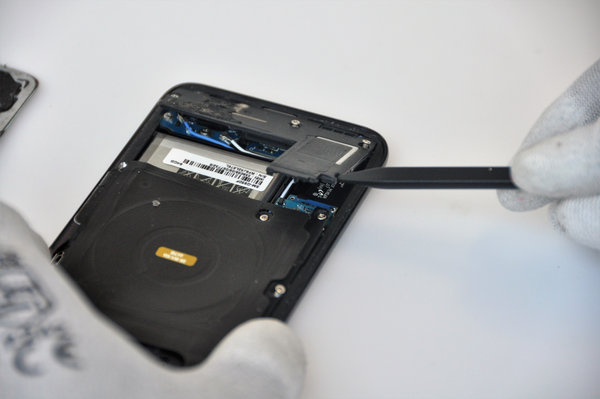

Auswahl eines Lautsprechers mit Antenne

Auswahl eines Lautsprechers mit Antenne
Auswahl eines Lautsprechers mit Antenne #1
Auswahl eines Lautsprechers mit Antenne #2
Auswahl eines Lautsprechers mit Antenne #3
Auswahl eines Lautsprechers mit Antenne #4
Auswahl eines Lautsprechers mit Antenne #5

Entfernen Sie den Lautsprecher und die Antenne vorsichtig mit dem Spudger und nehmen Sie dann die Batterieabdeckung ab.

Schritt 5

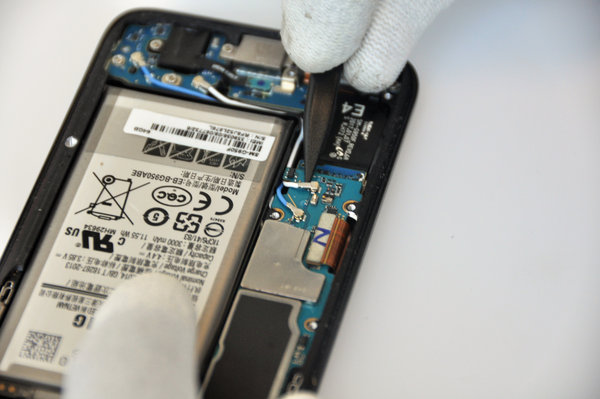

Trennen Sie die WLAN-Antenne, das NFC-Flex und das drahtlose Laden

Trennen Sie die WLAN-Antenne, das NFC-Flex und das drahtlose Laden
Trennen Sie die WLAN-Antenne, das NFC-Flex und das drahtlose Laden #1
Trennen Sie die WLAN-Antenne, das NFC-Flex und das drahtlose Laden #2
Trennen Sie die WLAN-Antenne, das NFC-Flex und das drahtlose Laden #3
Trennen Sie die WLAN-Antenne, das NFC-Flex und das drahtlose Laden #4

Spudger zum Trennen von WLAN-Antenne, Flex-NFC, drahtlosem Laden und RF-Kabeln. Trennen Sie dann das Flex-LCD.

Schritt 6

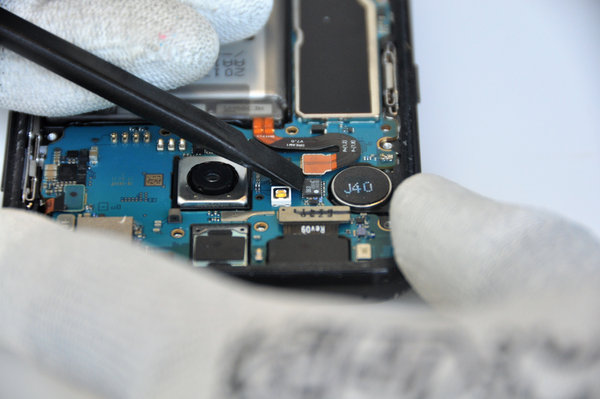

Abklemmen der Batterie

Abklemmen der Batterie
Abklemmen der Batterie #1
Abklemmen der Batterie #2
Abklemmen der Batterie #3
Abklemmen der Batterie #4

Verwenden Sie den Spudger, um das Flexkabel des Akkus, der Frontkamera und der Seitentasten zu trennen.

Schritt 7

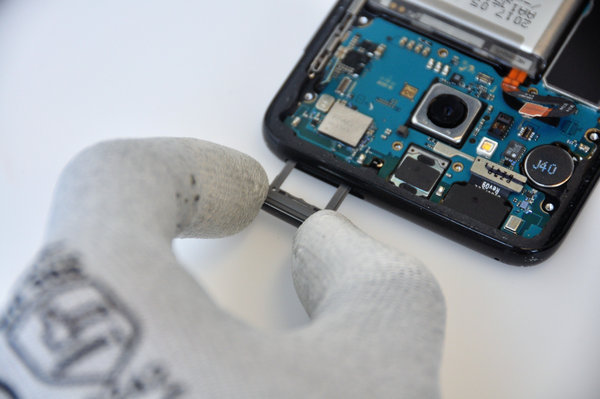

Wählen Sie das SIM-Fach

Wählen Sie das SIM-Fach

Wählen Sie das SIM-Fach.

Schritt 8

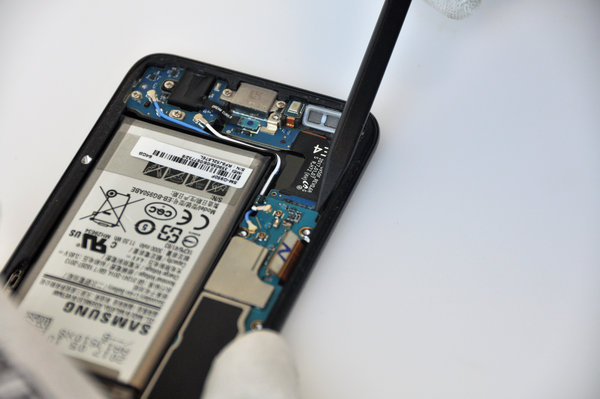

Auswahl eines Motherboards

Auswahl eines Motherboards
Auswahl eines Motherboards #1
Auswahl eines Motherboards #2

Trennen Sie das Kabel des Lademoduls vorsichtig mit dem Spudger und entfernen Sie dann die Hauptplatine.

Schritt 9

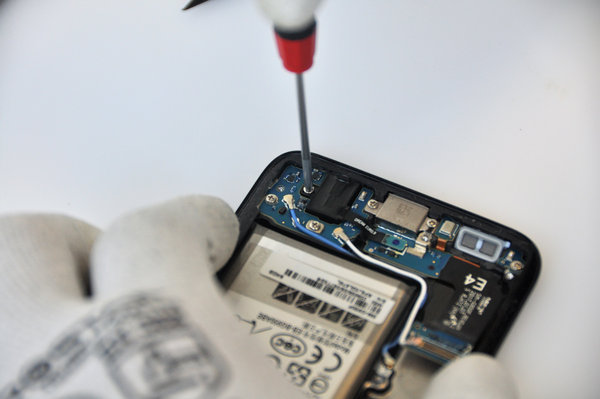

Auswahl des Klinkensteckers

Auswahl des Klinkensteckers
Auswahl des Klinkensteckers #1
Auswahl des Klinkensteckers #2
Auswahl des Klinkensteckers #3
Auswahl des Klinkensteckers #4

Lösen Sie die Schraube des Klinkensteckers, ziehen Sie den flexiblen Klinkenstecker ab und entfernen Sie den Klinkenstecker.

Schritt 10

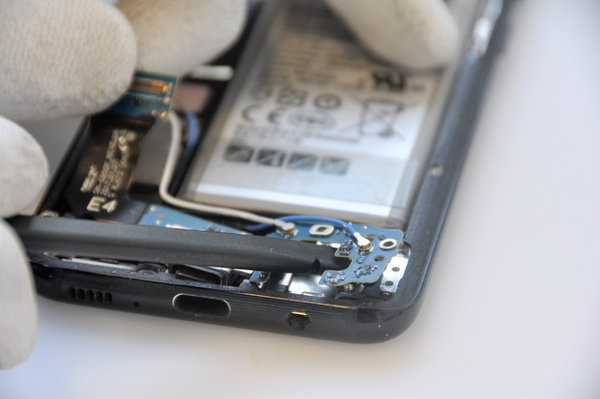

Wählen Sie das Lademodul aus

Wählen Sie das Lademodul aus
Wählen Sie das Lademodul aus #1
Wählen Sie das Lademodul aus #2
Wählen Sie das Lademodul aus #3
Wählen Sie das Lademodul aus #4

Lösen Sie die Schrauben, die das Ladesteckermodul halten, ziehen Sie das Kabel vorsichtig ab und entfernen Sie das Lademodul.

Schritt 11

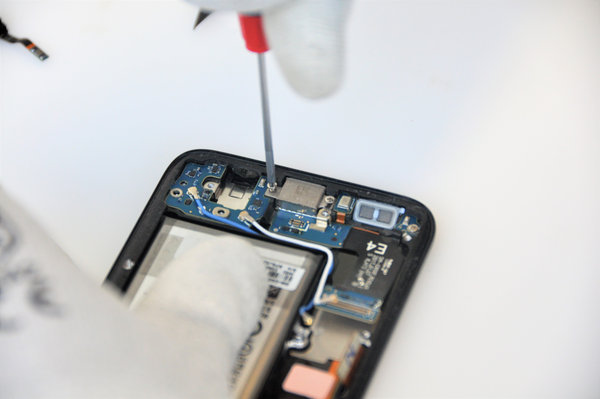

Wählen Sie das Lademodul aus

Wählen Sie das Lademodul aus
Wählen Sie das Lademodul aus #1
Wählen Sie das Lademodul aus #2
Wählen Sie das Lademodul aus #3
Wählen Sie das Lademodul aus #4

Lösen Sie die Schrauben, die das Ladesteckermodul halten, ziehen Sie das Kabel vorsichtig ab und entfernen Sie das Lademodul.

Schritt 12

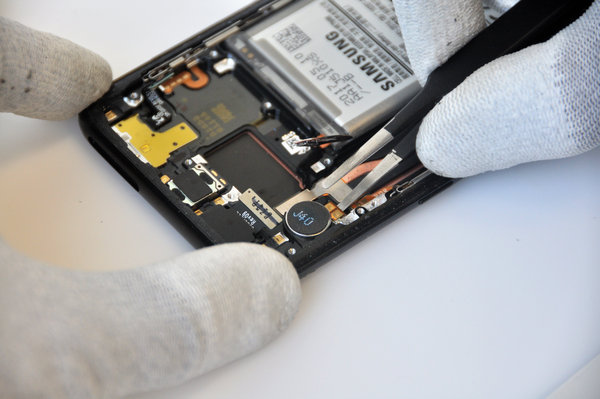

Ausbau des Vibrators aus dem LCD-Bausatz

Ausbau des Vibrators aus dem LCD-Bausatz
Ausbau des Vibrators aus dem LCD-Bausatz #1
Ausbau des Vibrators aus dem LCD-Bausatz #2
Ausbau des Vibrators aus dem LCD-Bausatz #3
Ausbau des Vibrators aus dem LCD-Bausatz #4
Ausbau des Vibrators aus dem LCD-Bausatz #5

Entfernen Sie den Vibrator mit einer breiten Pinzette, ziehen Sie ihn von der LCD-Baugruppe ab und verwenden Sie dann einen Spudger, um die Frontkamera abzulösen und zu entfernen.

Schritt 13

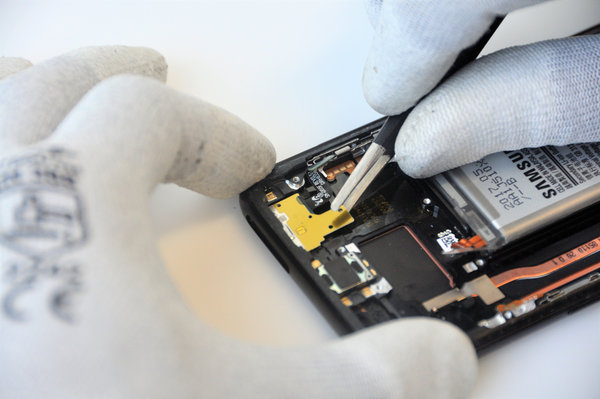

Wählen Sie den Näherungssensor

Wählen Sie den Näherungssensor
Wählen Sie den Näherungssensor #1
Wählen Sie den Näherungssensor #2

Entfernen Sie dann den Näherungs- und Lichtsensor mit einer breiten Pinzette.

Schritt 14

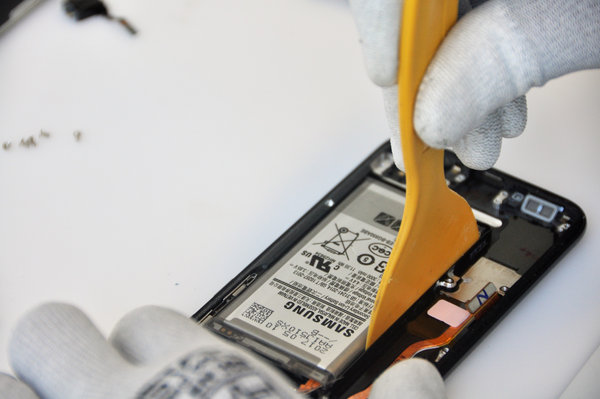

Auswahl der Batterie

Auswahl der Batterie
Auswahl der Batterie #1
Auswahl der Batterie #2
Auswahl der Batterie #3

Entfernen Sie die Batterie mit einem Kunststoff-Brecheisen.

Befolgen Sie beim Einbau diese Anweisungen in umgekehrter Reihenfolge. Achten Sie darauf, dass Sie unter allen Teilen, wo nötig, erneut Klebstoff auftragen.
